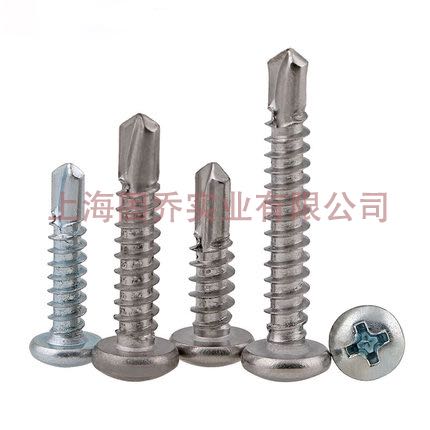

JIS/B1124-2003十字槽盤頭鉆尾自攻釘

單位：mm

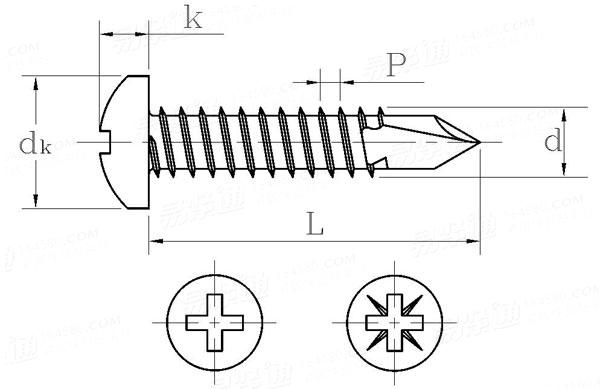

螺紋規格		ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
d
P	螺距	1.1	1.3	1.4	1.6	1.8	1.8
dk	最大值	5.6	7	8	9.5	11	12
	最小值	5.3	6.64	7.64	9.14	10.57	11.57
k	最大值	2.4	2.6	3.1	3.7	4	4.6
	最小值	2.15	2.35	2.8	3.4	3.7	4.3
槽號		1	2	2	2	3	3
鉆削范圍（板厚）	≥	0.7	0.7	1.75	1.75	1.75	2
	≤	1.9	2.25	3	4.4	5.25	6

B:產品標準：JIS/B1124-2003 ;
C:產品材料等級：碳鋼分為4.8級,304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
