GB2670.2-2017梅花沉頭自攻螺釘

單位：mm

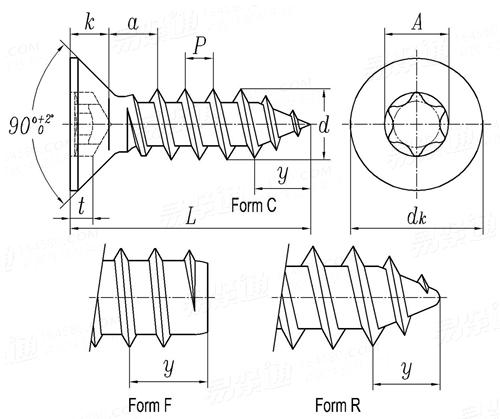

螺紋規格			ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
d
P	螺距		1.1	1.3	1.4	1.6	1.8	1.8
a			1.1	1.3	1.4	1.6	1.8	1.8
dk	理論	最大值	6.3	8.2	9.4	10.4	11.5	12.6
	實際	最大值	5.5	7.3	8.4	9.3	10.3	11.3
		最小值	5.2	6.9	8	8.9	9.9	10.9
k	最大值		1.7	2.35	2.6	2.8	3	3.15
y	參考值	C型	2.6	3.2	3.7	4.3	5	6
		F型	2.1	2.5	2.8	3.2	3.6	3.6
		R型	/	2.7	3.2	3.6	4.3	5
槽號			T10	T15	T20	T25	T25	T30
A	參考值		2.8	3.35	3.95	4.5	4.5	5.6
t	最大值		0.91	1.3	1.58	1.78	2.03	2.42
	最小值		0.65	1	1.14	1.39	1.65	2.02

B:產品標準：GB2670.2 ;
C:產品材料等級：碳鋼分為4.8級,304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
