GB2670.1-2017梅花盤頭自攻螺釘

單位：mm

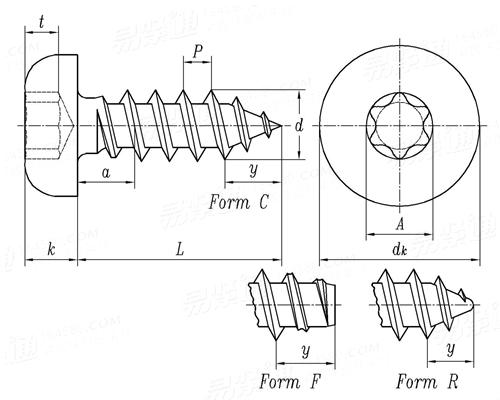

螺紋規格			ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
d
P	螺距		1.1	1.3	1.4	1.6	1.8	1.8
a			1.1	1.3	1.4	1.6	1.8	1.8
dk	最大值=公稱		5.6	7	8	9.5	11	12
	最小值		5.3	6.64	7.64	9.14	10.57	11.57
k	最大值=公稱		2.4	2.6	3.1	3.7	4	4.6
	最小值		2.15	2.35	2.8	3.4	3.7	4.3
y	參考值	C型	2.6	3.2	3.7	4.3	5	6
		F型	2.1	2.5	2.8	3.2	3.6	3.6
		R型	/	2.7	3.2	3.6	4.3	5
槽號			10	15	20	25	25	30
A	參考值		2.8	3.35	3.95	4.5	4.5	5.6
t	最大值		1.27	1.4	1.8	2.03	2.03	2.42
	最小值		1.01	1.14	1.42	1.65	1.65	2.02

B:產品標準：GB2670.1 ;
C:產品材料等級：碳鋼分為4.8級,304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
