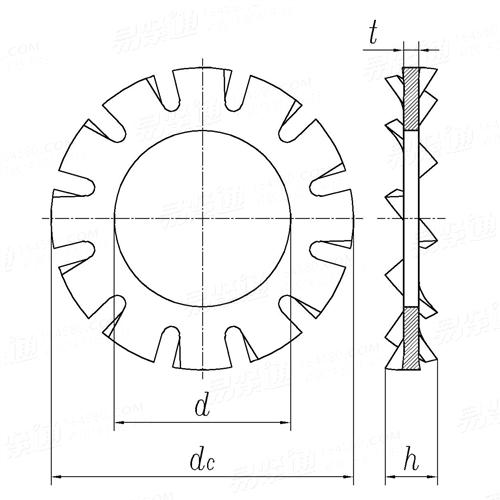

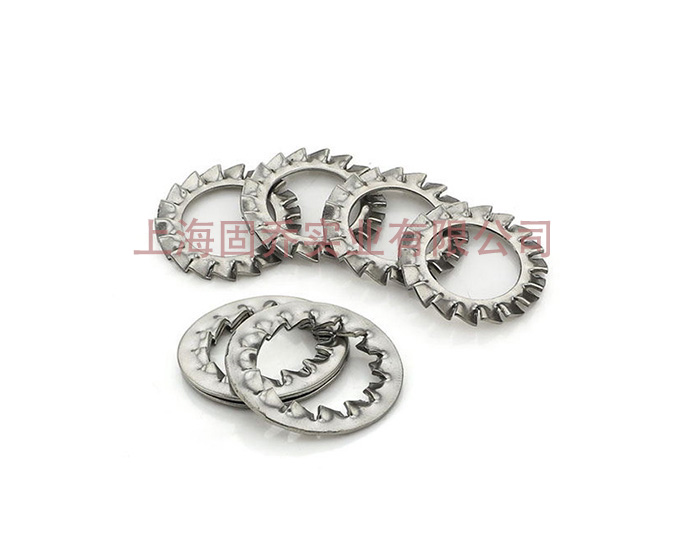

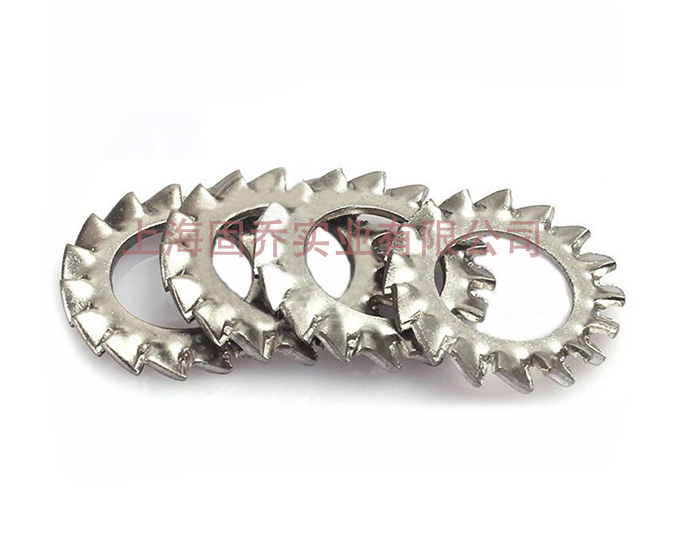

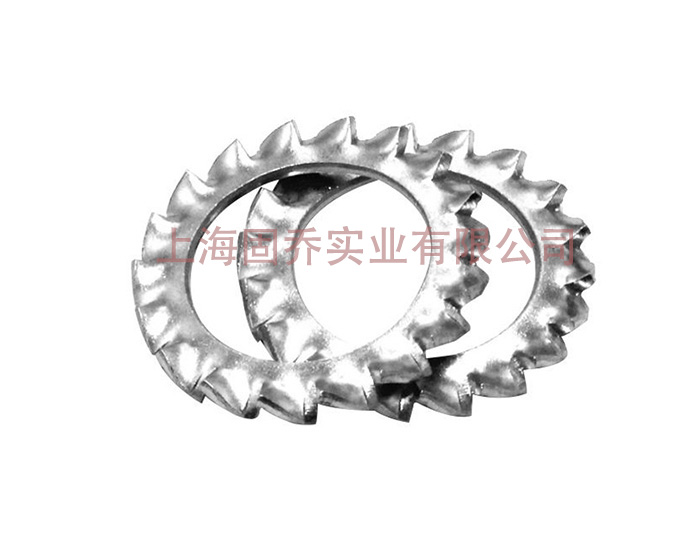

DIN6797A -1988 外齒鎖緊墊圈

單位：mm

螺紋規格		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d
d	最小值=公稱	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
	最大值	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	最小值	3.6	4.5	5.5	6	7	8	10	11	12.5	15
	最大值=公稱	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
t		0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
齒數		6	6	6	6	6	8	8	8	8	8
千件重kg		0.01	0.025	0.04	0.045	0.075	0.095	0.18	0.22	0.3	0.45
適用螺紋		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8
螺紋規格		10.5	13	15	17	19	21	23	25	28	31
d
d	最小值=公稱	10.5	13	15	17	19	21	23	25	28	31
	最大值	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
dc	最小值	18	20.5	24	26	30	33	36	38	44	48
	最大值=公稱	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
t		0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
齒數		9	10	10	12	12	12	14	14	14	14
千件重kg		0.8	1	1.6	2	3.5	3.8	5	6	8	9
適用螺紋		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

A:產品標準：DIN6797 (A)-1988;
B:產品材料等級：碳鋼，304,316,不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
