DIN 127(A)-1987 A型彈簧墊圈

單位：mm

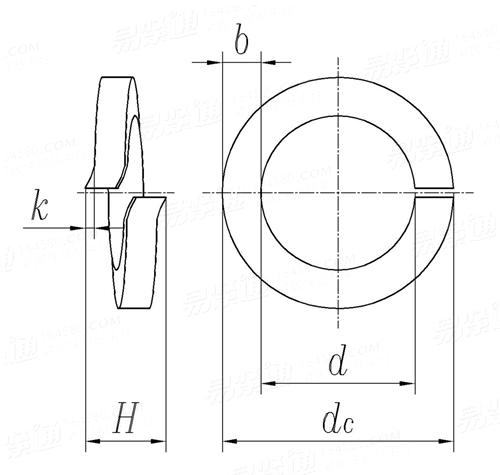

規格		Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27
d	最小值	3.1	3.6	4.1	5.1	6.1	7.1	8.1	10.2	12.2	14.2	16.2	18.2	20.2	22.5	24.5	27.5
	最大值	3.4	3.9	4.4	5.4	6.5	7.5	8.5	10.7	12.7	14.7	17	19	21.2	23.5	25.5	28.5
b	公稱	1.3	1.3	1.5	1.8	2.5	2.5	3	3.5	4	4.5	5	5	6	6	7	7
	最大值	1.4	1.4	1.6	1.9	2.65	2.65	3.15	3.7	4.2	4.7	5.2	5.2	6.2	6.2	7.25	7.25
	最小值	1.2	1.2	1.4	1.7	2.35	2.35	2.85	3.3	3.8	4.3	4.8	4.8	5.8	5.8	6.75	6.75
h	公稱	0.8	0.8	0.9	1.2	1.6	1.6	2	2.2	2.5	3	3.5	3.5	4	4	5	5
	最大值	0.9	0.9	1	1.3	1.7	1.7	2.1	2.35	2.65	3.15	3.7	3.7	4.2	4.2	5.2	5.2
	最小值	0.7	0.7	0.8	1.1	1.5	1.5	1.9	2.05	2.35	2.85	3.3	3.3	3.8	3.8	4.8	4.8
H	最小值	1.9	1.9	2.1	2.7	3.6	3.6	4.6	5	5.8	6.8	7.8	7.8	8.8	8.8	11	11
	最大值	2.1	2.2	2.5	3.2	4.2	4.2	5.4	5.9	6.8	8	9.2	9.2	10.4	10.4	13	13
k		0.15	0.15	0.15	0.15	0.2	0.2	0.3	0.3	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5
千件重(鋼制)≈kg		0.11	0.12	0.18	0.36	0.83	0.93	1.6	2.53	3.82	6.01	8.91	9.73	15.2	16.5	26.2	28.7
規格		Φ30	Φ36	Φ39	Φ42	Φ45	Φ48	Φ52	Φ56	Φ60	Φ64	Φ68	Φ72	Φ80	Φ90	Φ100
d	最小值	30.5	36.5	39.5	42.5	45.5	49	53	57	61	65	69	73	81	91	101
	最大值	31.7	37.7	40.7	43.7	46.7	50.5	54.5	58.5	62.5	66.5	70.5	74.5	82.5	92.5	102.5
b	公稱	8	10	10	12	12	12	14	14	14	14	14	14	14	14	14
	最大值	8.25	10.25	10.25	12.25	12.25	12.25	14.25	14.25	14.25	14.25	14.25	14.25	14.25	14.25	14.25
	最小值	7.75	9.75	9.75	11.75	11.75	11.75	13.75	13.75	13.75	13.75	13.75	13.75	13.75	13.75	13.75
h	公稱	6	6	6	7	7	7	8	8	8	8	8	8	8	8	8
	最大值	6.2	6.2	6.2	7.25	7.25	7.25	8.25	8.25	8.25	8.25	8.25	8.25	8.25	8.25	8.25
	最小值	5.8	5.8	5.8	6.75	6.75	6.75	7.75	7.75	7.75	7.75	7.75	7.75	7.75	7.75	7.75
H	最小值	13.6	13.6	13.6	15.6	15.6	15.6	18	18	18	18	18	18	18	18	18
	最大值	16.1	16.1	16.1	18.4	18.4	18.4	21.2	21.2	21.2	21.2	21.2	21.2	21.2	21.2	21.2
k		0.8	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1	1	1	1
千件重(鋼制)≈kg		44.3	67.3	71.7	111	117	123	182	193	203	218	228	240	262	290	318

A:產品標準：DIN 127(A)-1987/GB93;

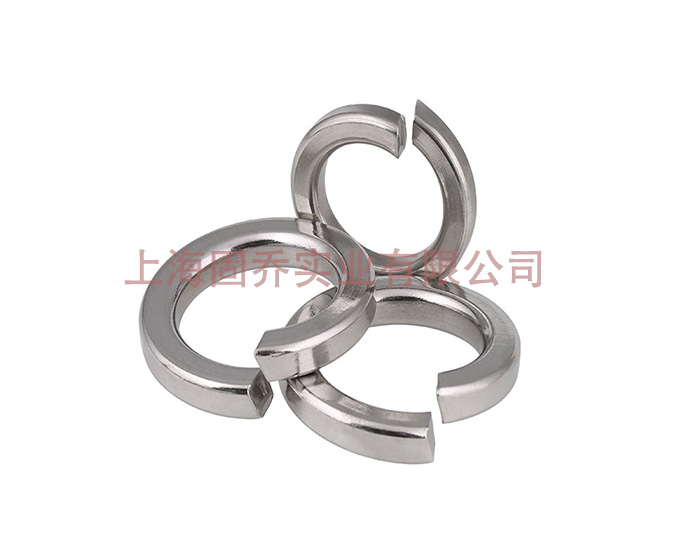

B:產品材料等級：碳鋼，304,316,不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；

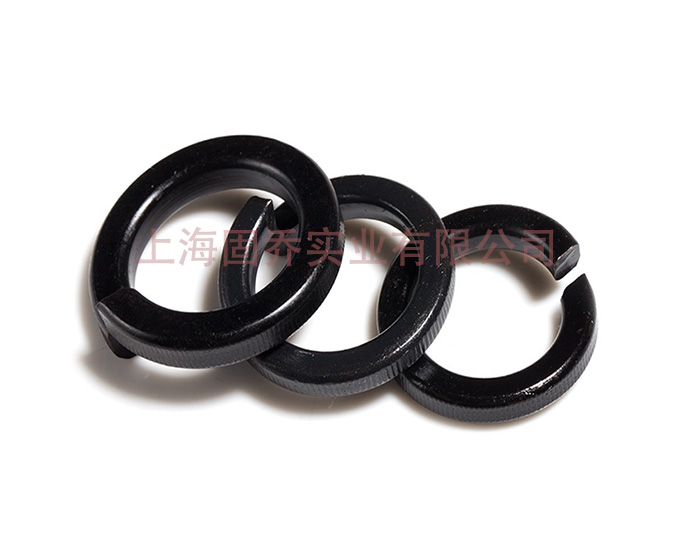

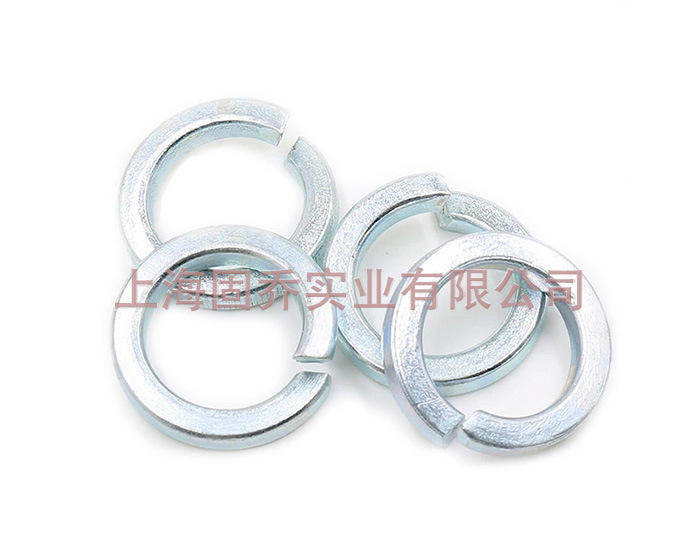

C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
