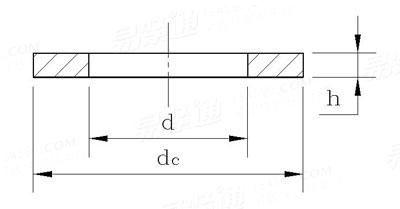

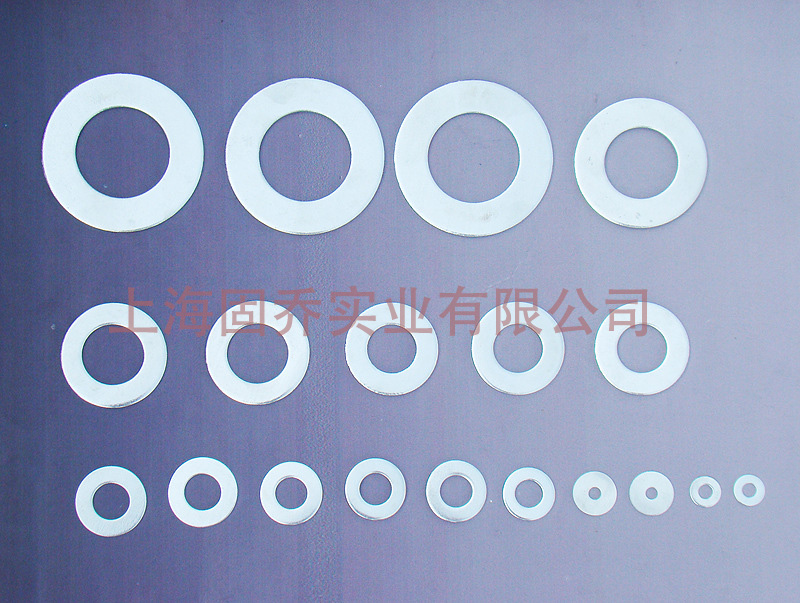

GB848 -2002 A級小墊圈

單位：mm

規格		Φ1.6	Φ2	Φ2.5	Φ3	(Φ3.5)	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12
d	最小值=公稱	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13
	最大值	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27
dc	最大值=公稱	3.5	4.5	5	6	7	8	9	11	15	18	20
	最小值	3.2	4.2	4.7	5.7	6.64	7.64	8.64	10.57	14.57	17.57	19.48
h	公稱	0.3	0.3	0.5	0.5	0.5	0.5	1	1.6	1.6	1.6	2
	最大值	0.35	0.35	0.55	0.55	0.55	0.55	1.1	1.8	1.8	1.8	2.2
	最小值	0.25	0.25	0.45	0.45	0.45	0.45	0.9	1.4	1.4	1.4	1.8
千件重(鋼制)≈kg		0.017	0.029	0.055	0.079	/	0.14	0.326	0.79	1.52	2.11	2.85
規格		(Φ14)	Φ16	(Φ18)	Φ20	(Φ22)	Φ24	(Φ27)	Φ30	(Φ33)	Φ36
d	最小值=公稱	15	17	19	21	23	25	28	31	34	37
	最大值	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62
dc	最大值=公稱	24	28	30	34	37	39	44	50	56	60
	最小值	23.48	27.48	29.48	33.38	36.38	38.38	43.38	49.38	54.8	58.8
h	公稱	2.5	2.5	3	3	3	4	4	4	5	5
	最大值	2.7	2.7	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6
	最小值	2.3	2.3	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4
千件重(鋼制)≈kg		5.41	7.63	9.97	13.22	15.5	22.1	28.4	37.95	61	68.77

A:產品標準：GB848 -2002;
B:產品材料等級：碳鋼，304,316,不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
