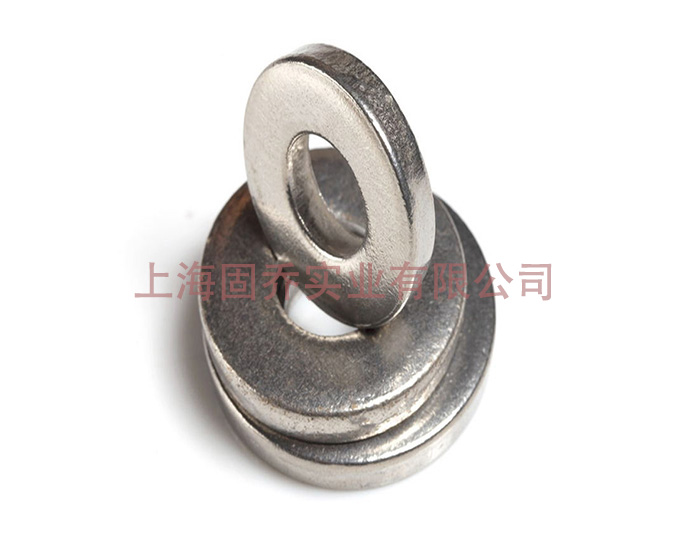

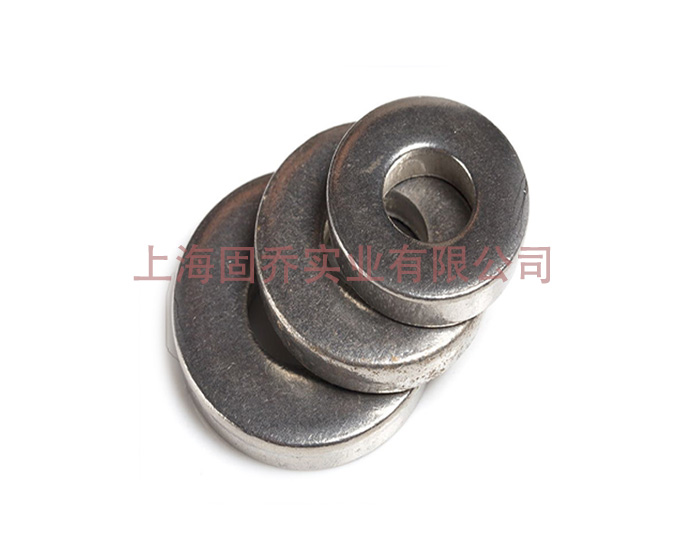

DIN7349 -2009 重型平墊圈

單位：mm

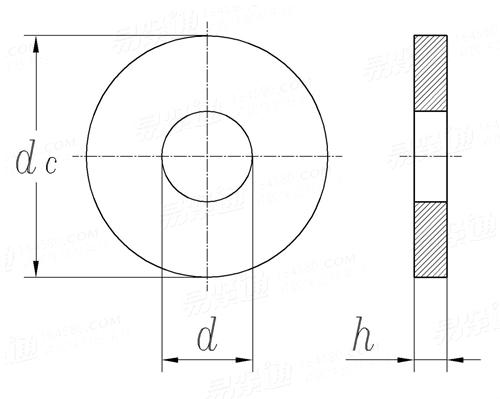

公稱直徑	Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30
d
d	3.2	4.3	5.3	6.4	8.4	10.5	13	15	17	19	21	23	25	28	31
dc	9	12	15	17	21	25	30	36	40	44	44	50	50	60	68
h	1	1.6	2	3	4	4	6	6	6	8	8	8	10	10	10
千件重(鋼制)≈kg	0.436	1.24	2.43	4.59	9.15	12.7	27.1	39.6	48.5	77.4	73.4	97.1	116	174	226

A:產品標準：DIN7349 -2009;
B:產品材料等級：碳鋼，304,316,不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
