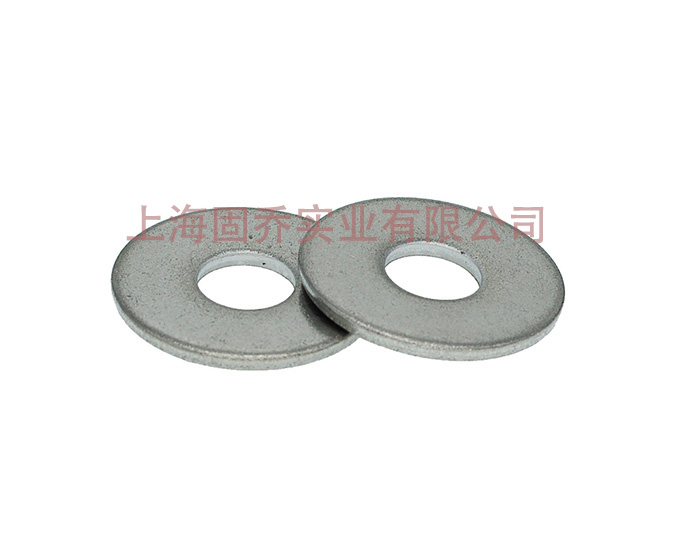

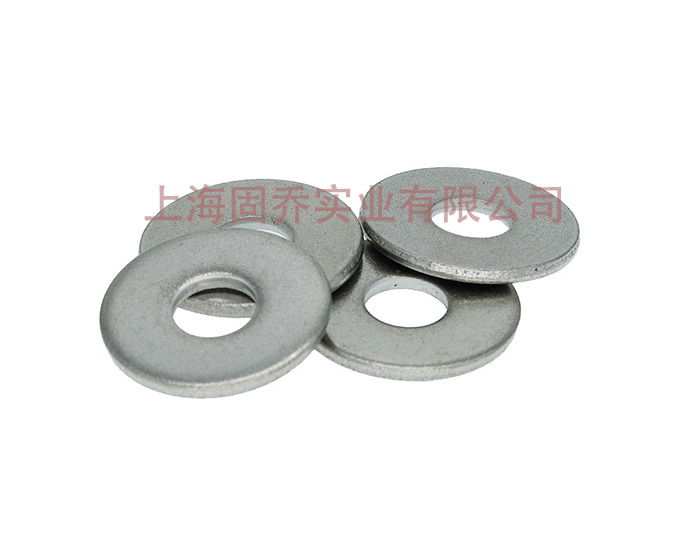

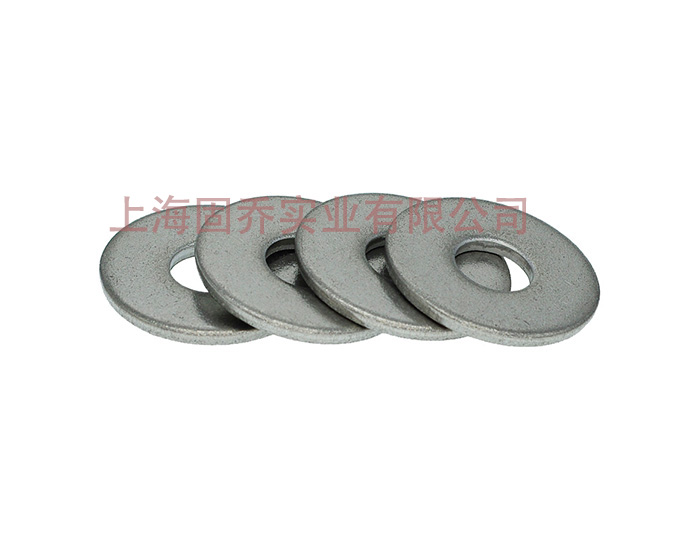

GB96.1 -2002 大平墊圈 A級

單位：mm

規格		Φ3	(Φ3.5)	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	(Φ14)
d	最小值=公稱	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15
	最大值	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27
dc	最大值=公稱	9	11	12	15	18	24	30	37	44
	最小值	8.64	10.57	11.57	14.57	17.57	23.48	29.48	36.38	43.38
h	公稱	0.8	0.8	1	1	1.6	2	2.5	3	3
	最大值	0.9	0.9	1.1	1.1	1.8	2.2	2.7	3.3	3.3
	最小值	0.7	0.7	0.9	0.9	1.4	1.8	2.3	2.7	2.7
千件重kg		0.349	0.529	0.774	1.21	2.79	6.23	12.17	22.19	31.64
規格		Φ16	(Φ18)	Φ20	(Φ22)	Φ24	(Φ27)	Φ30	(Φ33)	Φ36
d	最小值=公稱	17	19	21	23	25	30	33	36	39
	最大值	17.27	19.33	21.33	23.52	25.52	30.52	33.62	36.62	39.62
dc	最大值=公稱	50	56	60	66	72	85	92	105	110
	最小值	49.38	55.26	59.26	64.8	70.8	83.6	90.6	103.6	108.6
h	公稱	3	4	4	5	5	6	6	6	8
	最大值	3.3	4.3	4.3	5.6	5.6	6.6	6.6	6.6	9
	最小值	2.7	3.7	3.7	4.4	4.4	5.4	5.4	5.4	7
千件重kg		40.89	68.43	77.9	118	140.5	234	272.8	359.9	521.8

A:產品標準：GB96.1 -2002/DIN9021;
B:產品材料等級：碳鋼，304,316,不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
