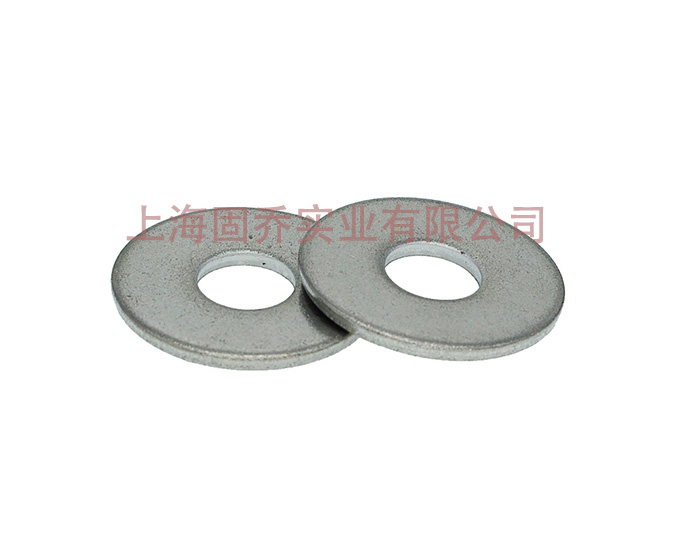

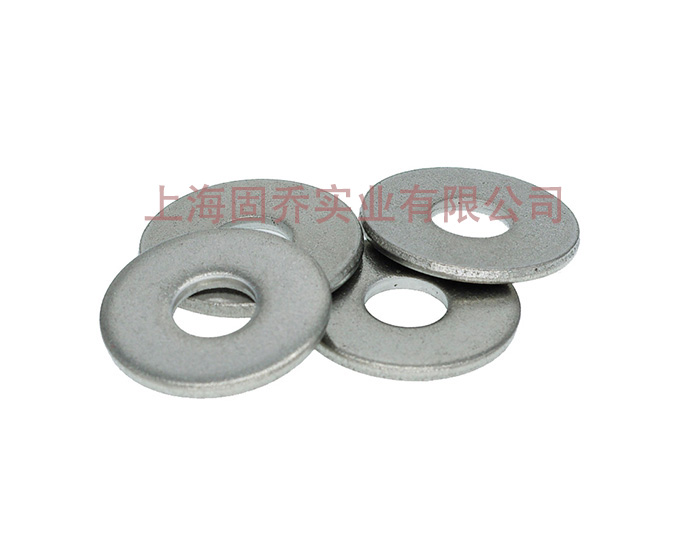

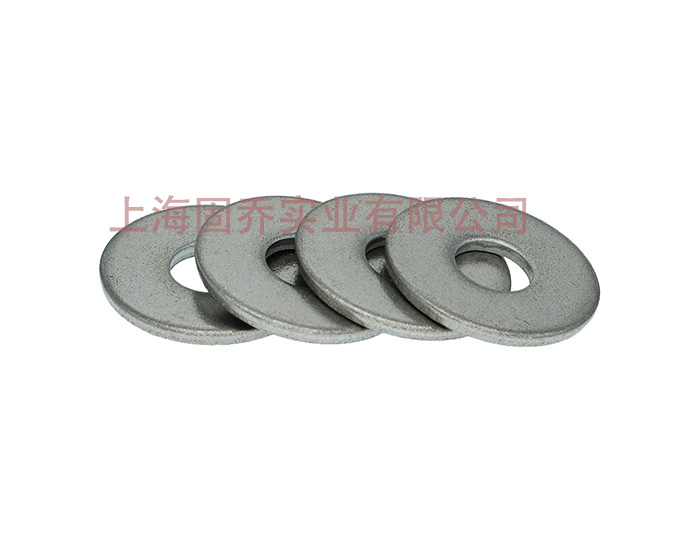

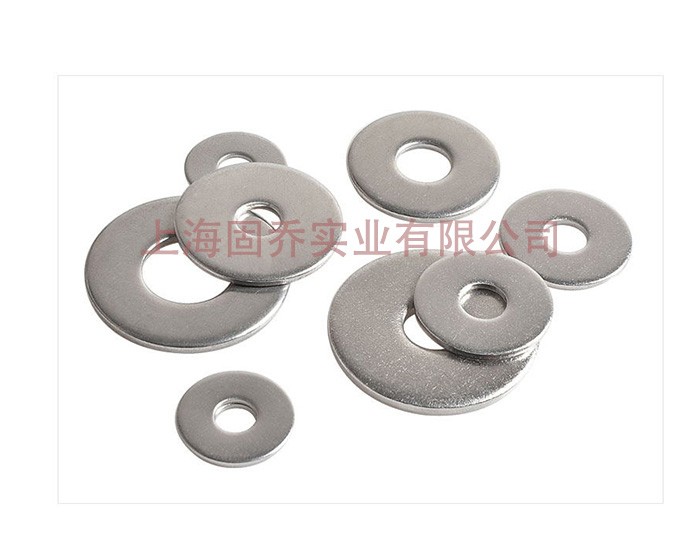

DIN9021 -1990 大平墊圈 A級

單位：mm

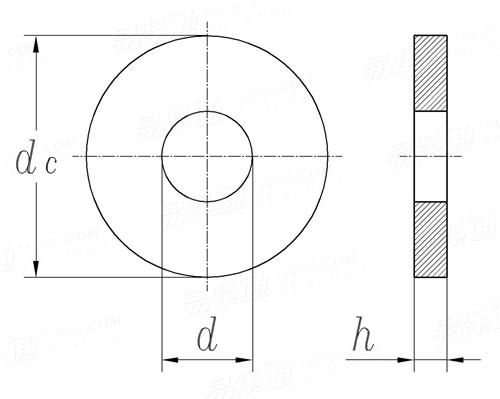

公稱直徑		2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5
d
用于螺紋直徑		2.5	3	3.5	4	5	6	7	8	10
d	最小值=公稱	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5
	最大值	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77
dc	最大值=公稱	8	9	11	12	15	18	22	24	30
	最小值	7.64	8.64	10.57	11.57	14.57	17.57	21.48	23.48	29.48
h	公稱	0.8	0.8	0.8	1	1.2	1.6	2	2	2.5
	最大值	0.9	0.9	0.9	1.1	1.4	1.8	2.2	2.2	2.7
	最小值	0.7	0.7	0.7	0.9	1	1.4	1.8	1.8	2.3
千件重(鋼制)≈kg		0.28	0.349	0.529	0.774	1.46	2.79	5.29	6.23	12.2
公稱直徑		13	15	17	20	22	26	33	39
d
用于螺紋直徑		12	14	16	18	20	24	30	36
d	最小值=公稱	13	15	17	20	22	26	33	39
	最大值	13.27	15.27	17.27	20.52	22.52	26.84	34	40
dc	最大值=公稱	37	44	50	56	60	72	92	110
	最小值	36.38	43.38	49.38	54.1	58.1	70.1	89.8	107.8
h	公稱	3	3	3	4	4	5	6	8
	最大值	3.3	3.3	3.3	4.6	4.6	6	7	9.2
	最小值	2.7	2.7	2.7	3.4	3.4	4	5	6.8
千件重(鋼制)≈kg		22.2	31.6	40.9	67.4	76.8	139	273	522

A:產品標準：DIN9021/GB96.1;
B:產品材料等級：碳鋼，304,316,不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
