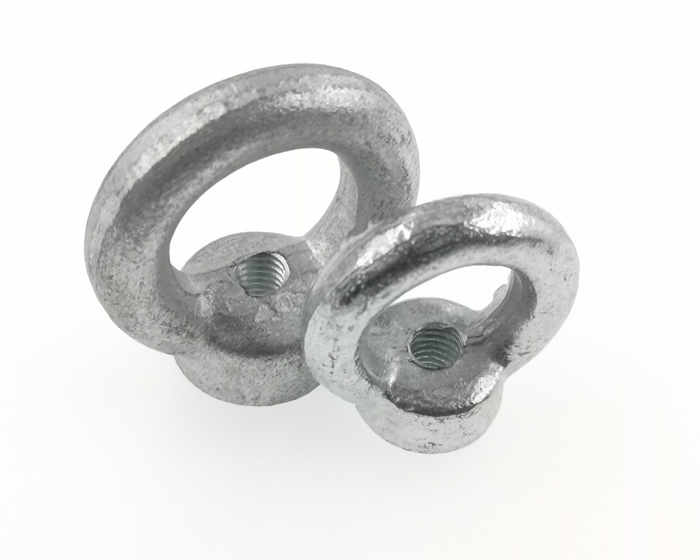

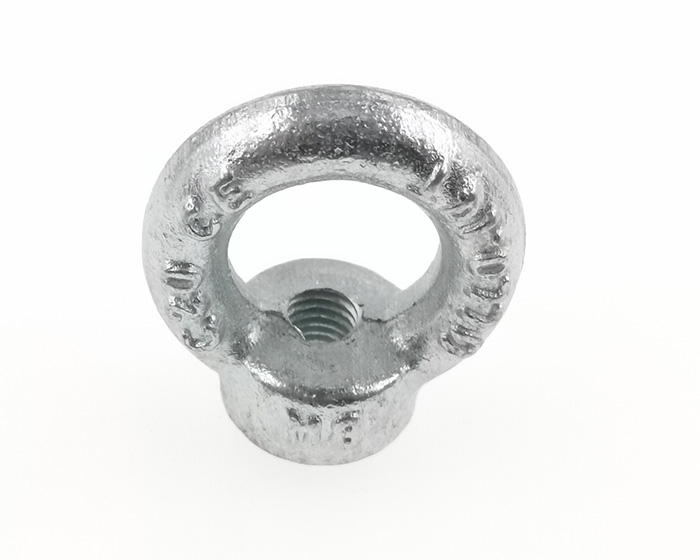

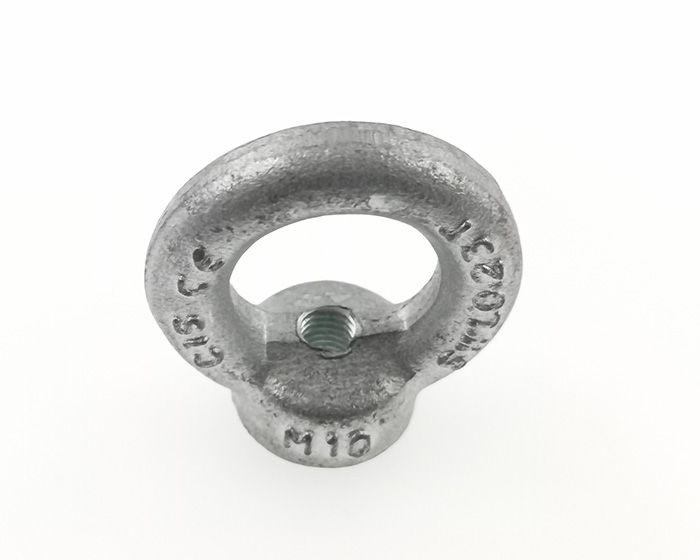

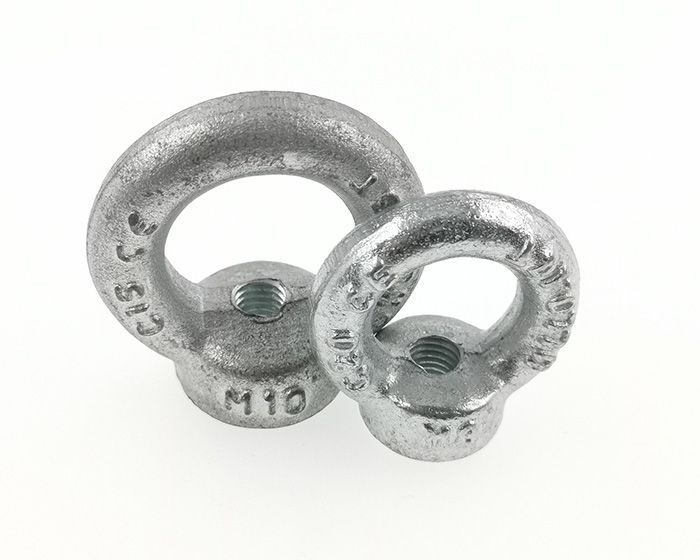

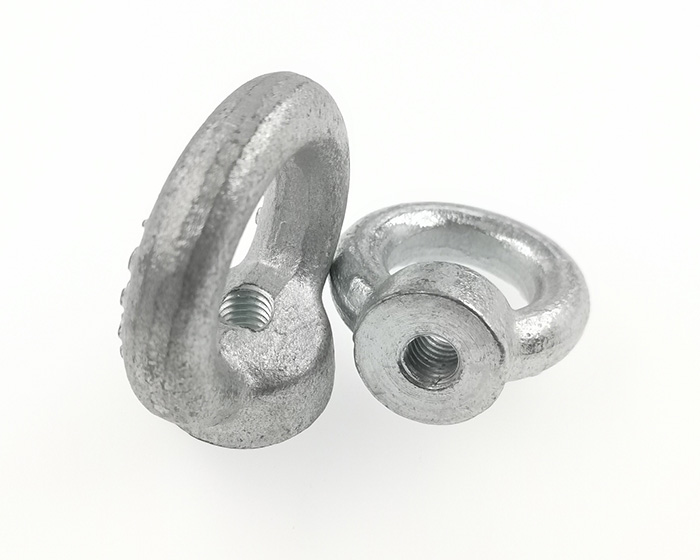

DIN582 -2018 吊環螺母

單位：mm

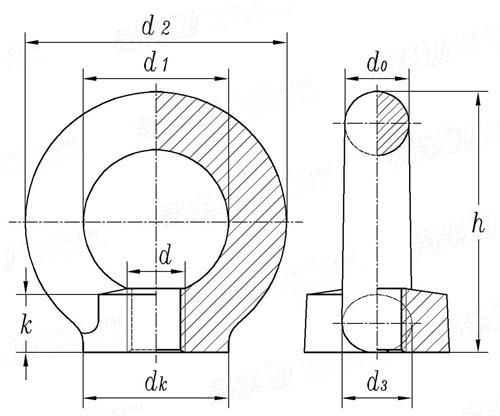

螺紋尺寸		M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33
d
dk	公稱	20	20	25	30	35	35	40	40	50	50	65	65	75
	最小值	19.5	19.5	24.5	29.5	34.5	34.5	39.5	39.5	49.4	49.4	64.3	64.3	74.3
	最大值	20.9	20.9	25.9	30.9	36.1	36.1	41.1	41.1	51.2	51.2	66.3	66.3	76.5
d2	公稱	36	36	45	54	63	63	72	72	90	90	108	108	126
	最小值	35.5	35.5	44.5	53.5	62.5	62.5	71.5	71.5	89.4	89.4	107.3	107.3	125.2
	最大值	37.1	37.1	46.1	55.1	64.1	64.1	73.1	73.1	91.2	91.2	109.5	109.5	127.7
d1	公稱	20	20	25	30	35	35	40	40	50	50	60	60	70
	最小值	19.1	19.1	24.1	29.1	33.9	33.9	38.9	38.9	48.8	48.8	58.7	58.7	68.5
	最大值	20.5	20.5	25.5	30.5	35.5	35.5	40.5	40.5	50.6	50.6	60.7	60.7	70.7
k	公稱	8.5	8.5	10	11	13	13	16	16	20	20	25	25	30
	最小值	8	8	9.5	10.5	12.5	12.5	15.5	15.5	19.5	19.5	24.4	24.4	29.3
	最大值	9.4	9.4	10.9	11.9	13.9	13.9	16.9	16.9	21.1	21.1	26.2	26.2	31.3
h	公稱	36	36	45	53	62	62	71	71	90	90	109	109	128
	最小值	35.5	35.5	44.5	52.5	61.5	61.5	70.5	70.5	89.4	89.4	108.3	108.3	127.2
	最大值	37.1	37.1	46.1	54.1	63.1	63.1	72.1	72.1	91.2	91.2	110.5	110.5	129.7
d0	公稱	8	8	10	12	14	14	16	16	20	20	24	24	28
	最小值	7.5	7.5	9.5	11.5	13.5	13.5	15.5	15.5	19.5	19.5	23.4	23.4	27.3
	最大值	8.9	8.9	10.9	12.9	14.9	14.9	16.9	16.9	21.1	21.1	25.2	25.2	29.3
d3	公稱	10	10	12	14	16	16	19	19	24	24	28	28	32
	最小值	9.5	9.5	11.5	13.5	15.5	15.5	18.5	18.5	23.5	23.5	27.4	27.4	31.3
	最大值	10.9	10.9	12.9	14.9	16.9	16.9	19.9	19.9	25.1	25.1	29.2	29.2	33.3
單重(鋼制)≈kg		0.05	0.05	0.09	0.16	0.24	0.24	0.37	0.36	0.73	0.72	1.34	1.32	2.11
螺紋尺寸		M36	M39	M42	M45	M48	M52	M56	M60	M64	M72×6	M80×6	M100×6
d
dk	公稱	75	85	85	100	100	110	110	120	120	150	170	190
	最小值	74.3	84.3	84.3	99.2	99.2	108.9	108.9	118.9	118.9	148.8	168.5	188.5
	最大值	76.5	86.5	86.5	101.7	101.7	112.1	112.1	122.1	122.1	152.4	173	193
d2	公稱	126	144	144	166	166	184	184	206	206	260	296	330
	最小值	125.2	143.2	143.2	164.9	164.9	182.8	182.8	204.8	204.8	258.5	294.3	328.3
	最大值	127.7	145.7	145.7	168.1	168.1	186.4	186.4	208.4	208.4	263	299.3	333.3
d1	公稱	70	80	80	90	90	100	100	110	110	140	160	180
	最小值	68.5	78.5	78.5	88.3	88.3	98.1	98.1	107.9	107.9	137.6	157.3	177
	最大值	70.7	80.7	80.7	90.8	90.8	100.9	100.9	111.1	111.1	141.2	161.3	181.5
k	公稱	30	35	35	40	40	45	45	50	50	60	70	80
	最小值	29.3	34.3	34.3	39.2	39.2	44.1	44.1	49.1	49.1	58.9	68.8	78.8
	最大值	31.3	36.5	36.5	41.7	41.7	46.9	46.9	51.9	51.9	62.1	72.4	82.4
h	公稱	128	147	147	168	168	187	187	208	208	260	298	330
	最小值	127.2	146.2	146.2	166.9	166.9	185.8	185.8	206.8	206.8	258.5	296.3	328.3
	最大值	129.7	148.7	148.7	170.1	170.1	189.4	189.4	210.4	210.4	263	301.3	333.3
d0	公稱	28	32	32	38	38	42	42	48	48	60	68	75
	最小值	27.3	31.3	31.3	37.2	37.2	41.1	41.1	47.1	47.1	58.9	66.8	73.8
	最大值	29.3	33.3	33.3	39.7	39.7	43.9	43.9	49.9	49.9	62.1	70.4	77.4
d3	公稱	32	38	38	46	46	50	50	58	58	72	80	88
	最小值	31.3	37.3	37.3	45.2	45.2	49.1	49.1	57.1	57.1	70.9	78.8	86.8
	最大值	33.3	39.5	39.5	47.7	47.7	51.9	51.9	59.9	59.9	74.1	82.4	90.4
單重(鋼制)≈kg		2.08	3.15	3.11	5.08	5.02	6.79	6.69	9.43	9.3	18.5	27.3	36.4

A:產品標準：DIN582;
B:產品材料等級：碳鋼分為4級,6級,8級，10級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
