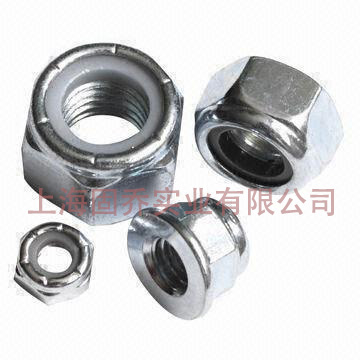

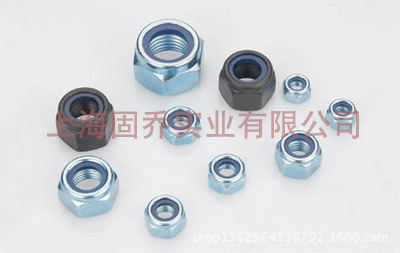

DIN982-1987 非金屬嵌件鎖緊厚螺母

單位：mm

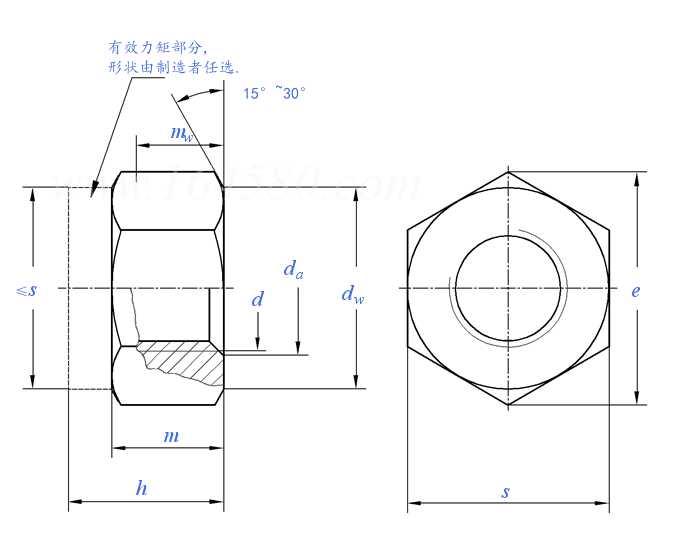

螺紋規格			M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24
d
P	螺距	粗牙	0.8	1	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
		細牙	/	/	/	1	1	1.5	1.5	1.5	2	2	2	2
		細牙	/	/	/	/	1.25	1.25	/	/	1.5	1.5	1.5	/
da	最小值		5	6	7	8	10	12	14	16	18	20	22	24
	最大值		5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5	21.6	23.7	25.9
dw	最小值		6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5	24.9	27.7	29.5	33.2
e	最小值		8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75	29.56	32.95	35.03	39.55
h	最大值=公稱		6.3	8	8.5	9.5	11.5	14	16	18	20	22	25	28
	最小值		6	7.7	8.2	9.14	11.14	13.64	15.3	17.3	19.16	20.7	23.7	26.7
m	最小值		4.4	4.9	6.14	6.44	8.04	10.37	12.1	14.1	15.1	16.9	18.1	20.2
mw	最小值		3.52	3.92	4.91	5.15	6.43	8.3	9.68	11.28	12.08	13.52	14.48	16.16
s	最大值=公稱		8	10	11	13	17	19	22	24	27	30	32	36
	最小值		7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67	26.16	29.16	31	35
千件重(鋼制)≈kg			1.4	3.1	3.2	6	11.7	16.6	21	37.8	51.6	68	86	127

A:產品標準：DIN982;
B:產品材料等級：碳鋼分為4級,6級,8級，10級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
