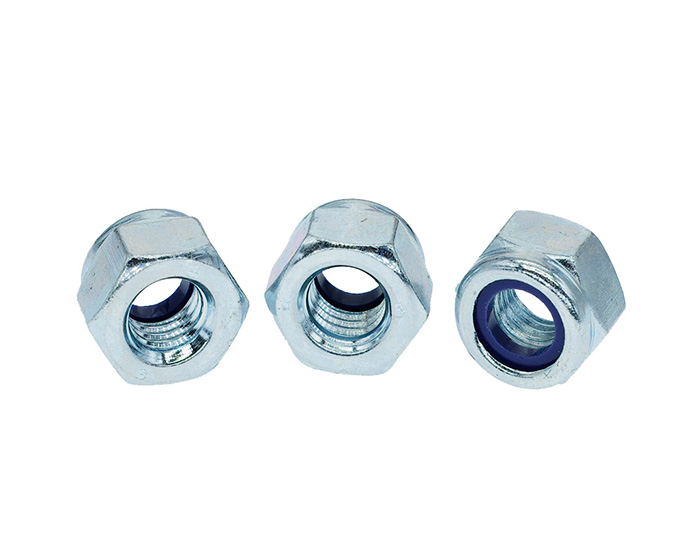

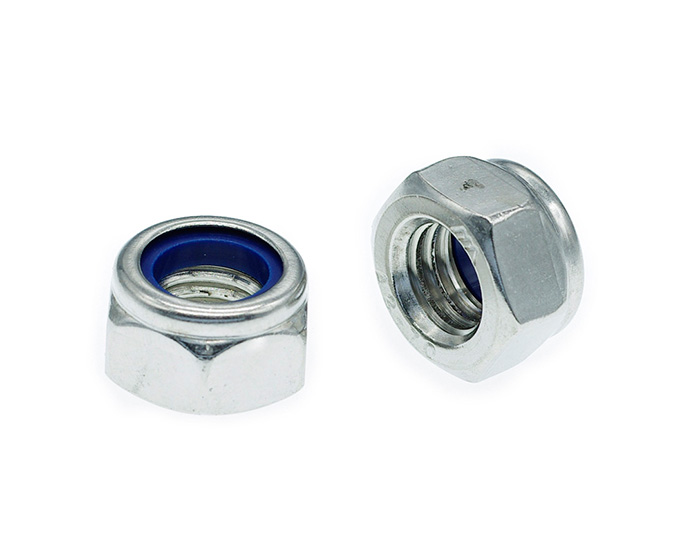

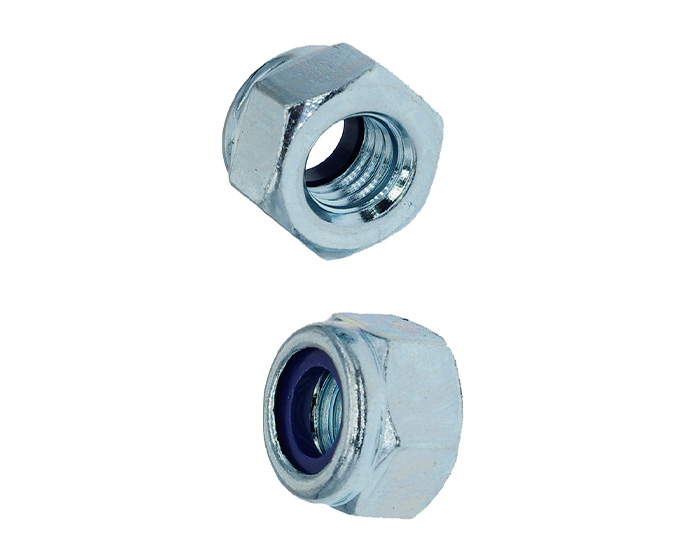

DIN985-1987 非金屬嵌件薄型鎖緊螺母

單位：mm

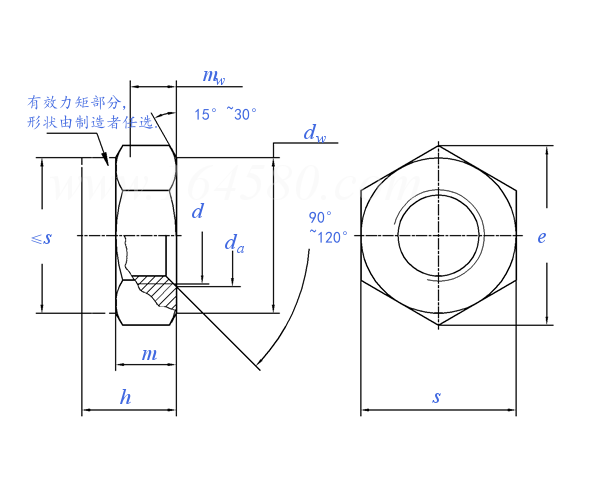

螺紋尺寸			M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18
d
P	螺距	粗牙	0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5
		細牙1	/	/	/	/	/	1	1	1.5	1.5	1.5	2
		細牙2	/	/	/	/	/	/	1.25	1.25	/	/	1.5
da	最小值		3	4	5	6	7	8	10	12	14	16	18
	最大值		3.45	4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5
dw	最小值		4.6	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5	24.9
e	最小值		6.01	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75	29.56
h	最大值=公稱		4	5	5	6	7.5	8	10	12	14	16	18.5
	最小值		3.7	4.7	4.7	5.7	7.14	7.64	9.64	11.57	13.3	15.3	17.66
m	最小值		2.4	2.9	3.2	4	4.7	5.5	6.5	8	9.5	10.5	13
mw	最小值		1.65	2.2	2.75	3.3	3.85	4.4	5.5	6.6	7.7	8.8	9.9
s	最大值=公稱		5.5	7	8	10	11	13	17	19	22	24	27
	最小值		5.32	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67	26.16
千件重kg			0.5	1	1.4	2.4	3	5.1	10.6	17.2	26	34	45
螺紋尺寸			M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
d
P	螺距	粗牙	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
		細牙1	2	2	2	2	2	2	3	3	3	3	3
		細牙2	1.5	1.5	/	/	/	/	/	/	/	/	/
da	最小值		20	22	24	27	30	33	36	39	42	45	48
	最大值		21.6	23.7	25.9	29.1	32.4	35.6	38.9	42.1	45.4	48.6	51.8
dw	最小值		27.7	29.5	33.2	38	42.7	46.6	51.1	55.9	60.6	64.7	69.4
e	最小值		32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	72.09	76.95	82.6
h	最大值=公稱		20	22	24	27	30	33	36	39	42	45	48
	最小值		18.7	20.7	22.7	25.7	28.7	31.4	34.4	37.4	40.4	43.4	46.4
m	最小值		14	15	15	17	19	22	25	27	29	32	36
mw	最小值		11	12.2	13.2	14.8	16.5	18.2	19.8	21.5	23.1	24.8	26.5
s	最大值=公稱		30	32	36	41	46	50	55	60	65	70	75
	最小值		29.16	31	35	40	45	49	53.8	58.8	63.8	68.1	73.1
千件重kg			65	75	100	162	212	317	415	499	628	771	998

A:產品標準：DIN985;
B:產品材料等級：碳鋼分為4級,6級,8級，10級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
