GB6170-1987 六角螺母

單位：mm

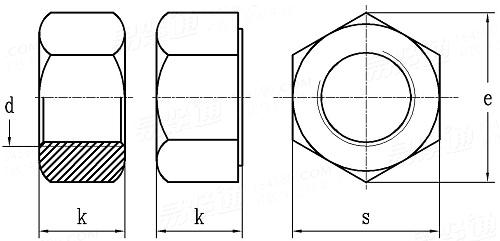

螺紋規格		M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
d
P	螺距	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
k	最大值	1.3	1.6	2	2.4	3.2	4.7	5.2	6.8	8.4	10.8	12.8	14.8	15.8	18
	最小值	1.05	1.35	1.75	2.15	2.9	4.4	4.9	6.44	8.04	10.37	12.1	14.1	15.1	16.9
s	最大值	3.2	4	5	5.5	7	8	10	13	16	18	21	24	27	30
	最小值	3.02	3.82	4.82	5.32	6.78	7.78	9.78	12.73	15.73	17.73	20.67	23.67	26.16	29.16
e	最小值	3.41	4.32	5.45	6.01	7.66	8.79	11.05	14.38	17.77	20.03	23.35	26.75	29.56	32.95
螺紋規格		(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)	M56	(M60)	M64
d
P	螺距	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5	5.5	6
k	最大值	19.4	21.5	23.8	25.6	28.7	31	33.4	34	36	38	42	45	48	51
	最小值	18.1	20.2	22.5	24.3	27.4	29.4	31.8	32.4	34.4	36.4	40.4	43.4	46.4	49.1
s	最大值	34	36	41	46	50	55	60	65	70	75	80	85	90	95
	最小值	33	35	40	45	49	53.8	58.8	63.8	68.1	73.1	78.1	82.8	87.8	92.8
e	最小值	37.29	39.55	45.2	50.85	55.37	60.79	66.44	75.02	76.95	82.6	88.25	93.56	99.21	104.86

A:產品標準：GB6170;

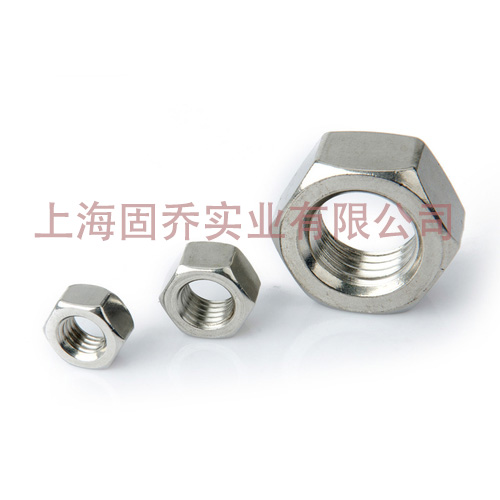

B:產品材料等級：碳鋼分為4級,6級,8級，10級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；

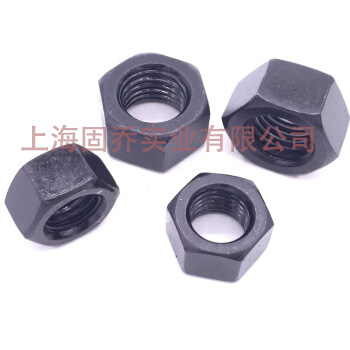

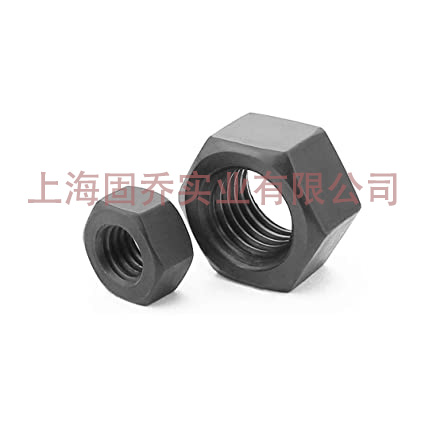

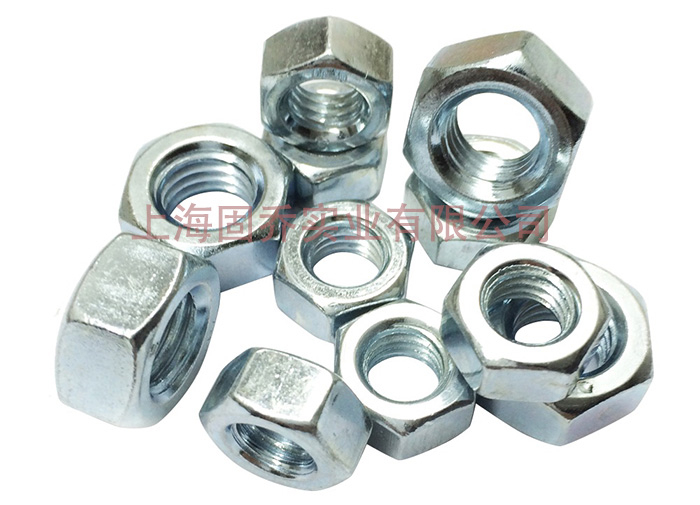

C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
