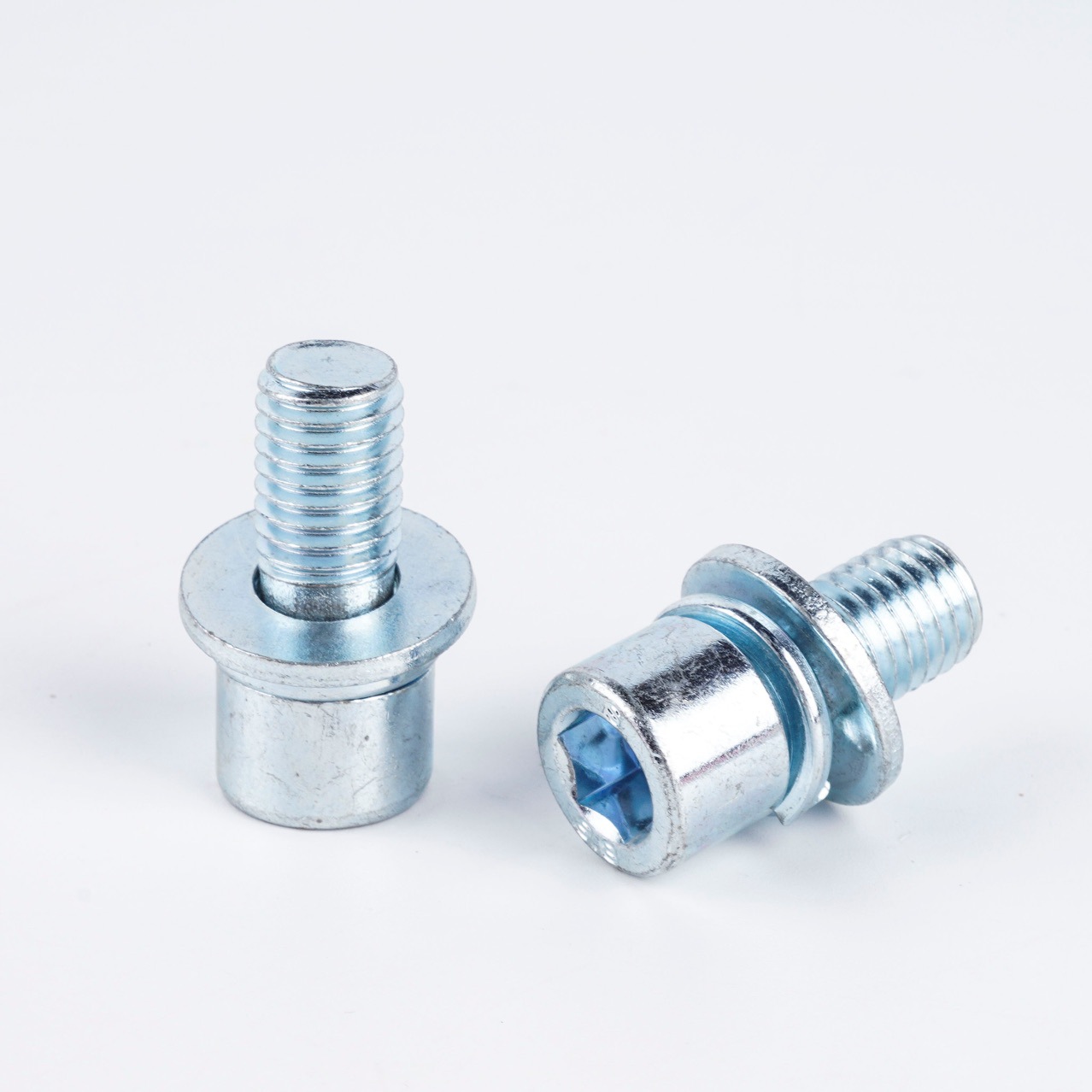

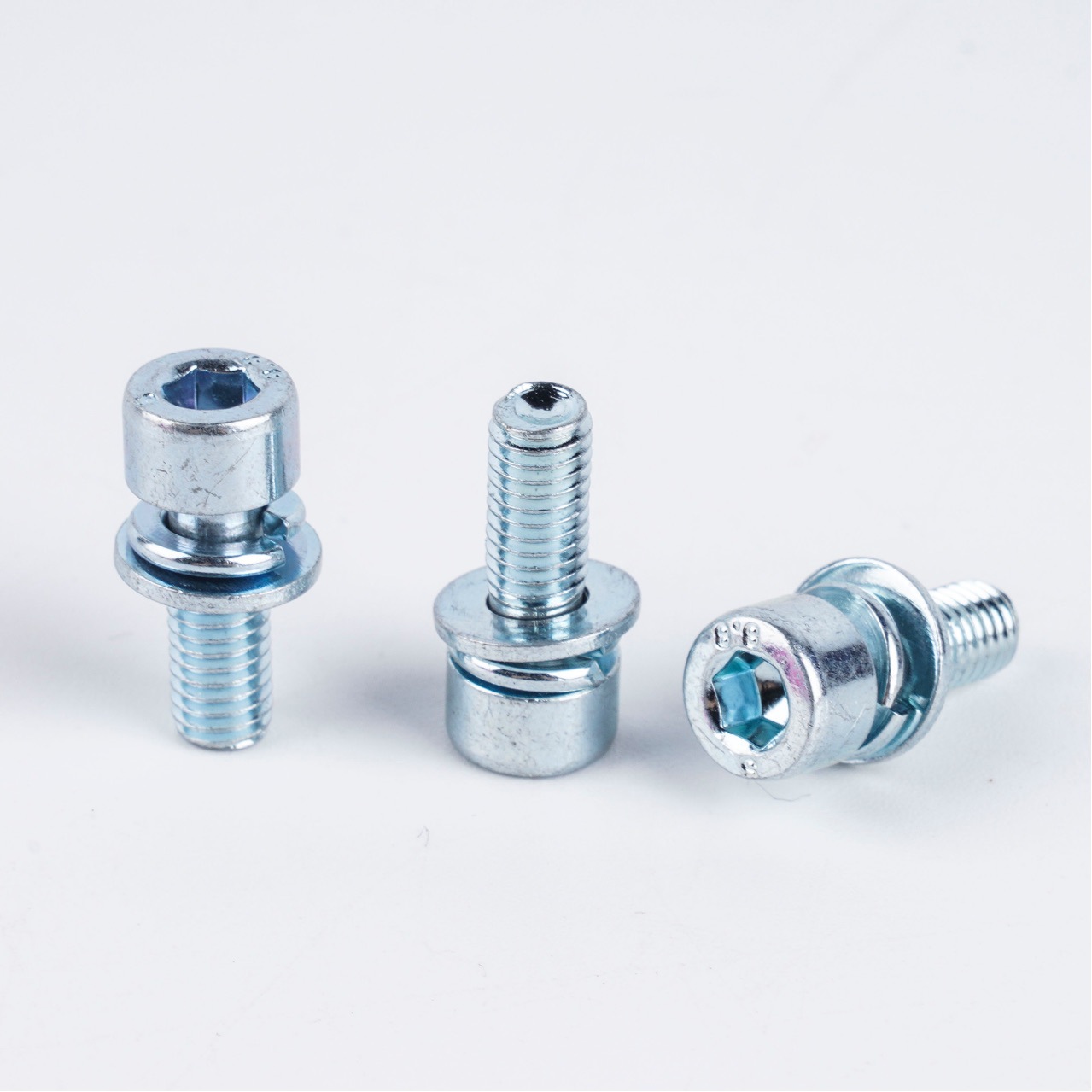

DIN912內六角三組合螺釘

單位：mm

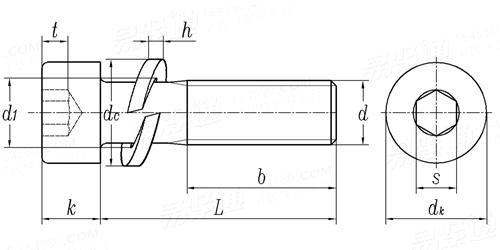

公稱直徑d		M2.5	M3	M4	M5	M6	M8	M10	M12
P		0.45	0.5	0.7	0.8	1	1.25	1.5	1.75
d1	最大值	2.35	2.84	3.76	4.67	5.62	5.75	9.41	11.33
	最小值	2.22	2.69	3.6	4.52	5.44	7.36	9.17	11.08
h	最小值	0.73	0.92	1.13	1.33	1.55	1.97	2.36	2.36
dc	最大值	4.15	5.09	6.52	7.92	9.36	12.33	15.1	17.05
	最小值	3.94	4.85	6.26	7.66	9.08	12	14.73	16.64
dk	最大值	4.5	5.5	7	8.5	10	13	16	18
	最小值	4.33	5.32	6.8	8.27	9.74	12.7	15.67	17.63
k	最大值	2.5	3	4	5	6	8	10	12
	最小值	2.4	2.89	3.88	4.86	5.85	7.83	9.81	11.79
s		2	2.5	3	4	5	6	8	10
t		1.25	1.5	2	2.5	3	4	5	6

B:產品標準：DIN912/GB70.1;
C:產品材料等級：碳鋼分為8.8級，10.9級，12.9級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
