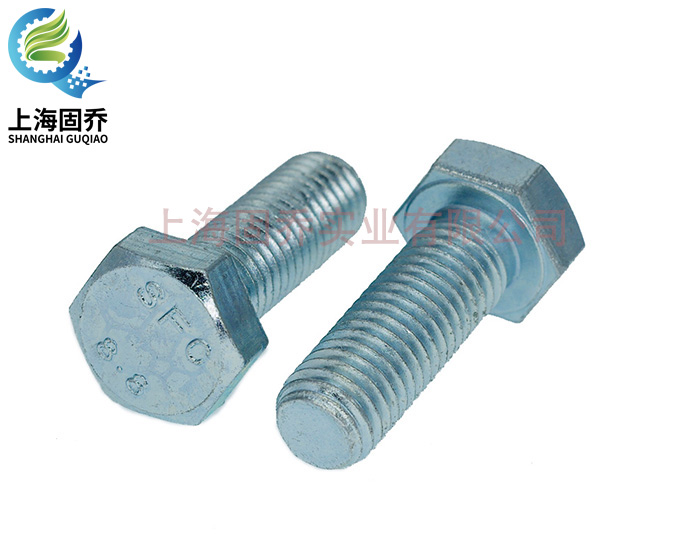

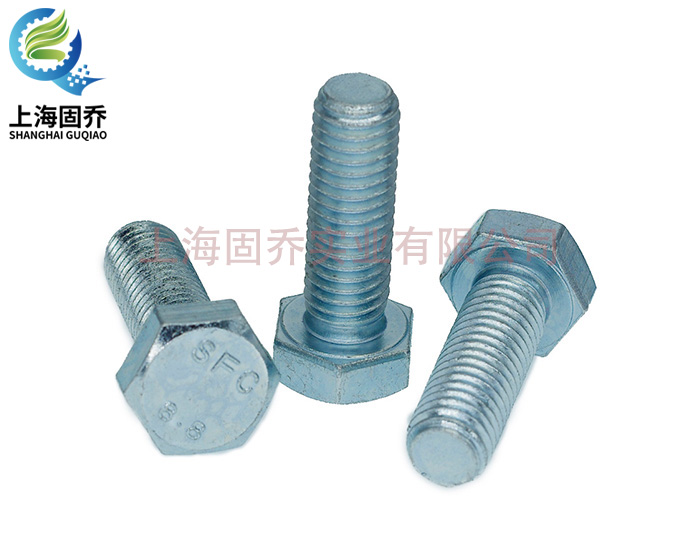

GB5783外六角全牙螺栓

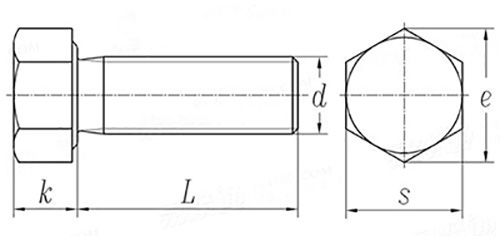

 單位：mm

螺紋規格
d		 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20
P 螺距 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5
a 最大值 1.05 1.2 1.35 1.5 2.1 2.4 3 4 4.5 5.3 6 6 7.5 7.5
最小值 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5
c 最大值 0.25 0.25 0.25 0.4 0.4 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8
最小值 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.2 0.2 0.2
da 最大值 2 2.6 3.1 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 17.7 20.2 22.4
dw A級 最小值 2.27 3.07 4.07 4.57 5.88 6.88 8.88 11.63 14.63 16.63 19.64 22.49 25.34 28.19
B級 最小值 2.3 2.95 3.95 4.45 5.74 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7
e A級 最小值 3.41 4.32 5.45 6.01 7.66 8.79 11.05 14.38 17.77 20.03 23.36 26.75 30.14 33.53
B級 最小值 3.28 4.18 5.31 5.88 7.5 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95
k 公稱 1.1 1.4 1.7 2 2.8 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5
A級 最大值 1.225 1.525 1.825 2.125 2.925 3.65 4.15 5.45 6.58 7.68 8.98 10.18 11.715 12.715
最小值 0.975 1.275 1.575 1.875 2.675 3.35 3.85 5.15 6.22 7.32 8.62 9.82 11.285 12.285
B級 最大值 1.3 1.6 1.9 2.2 3 3.74 4.24 5.54 6.69 7.79 9.09 10.29 11.85 12.85
最小值 0.9 1.2 1.5 1.8 2.6 3.26 3.76 5.06 6.11 7.21 8.51 9.71 11.15 12.15
k1 A級 最小值 0.68 0.89 1.1 1.31 1.87 2.35 2.7 3.61 4.35 5.12 6.03 6.87 7.9 8.6
B級 最小值 0.63 0.84 1.05 1.26 1.82 2.28 2.63 3.54 4.28 5.05 5.96 6.8 7.81 8.51
r 最小值 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8
s 最大值=公稱 3.2 4 5 5.5 7 8 10 13 16 18 21 24 27 30
A級 最小值 3.02 3.82 4.82 5.32 6.78 7.78 9.78 12.73 15.73 17.73 20.67 23.67 26.67 29.67
B級 最小值 2.9 3.7 4.7 5.2 6.64 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16
螺紋規格
d		 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P 螺距 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
a 最大值 7.5 9 9 10.5 10.5 12 12 13.5 13.5 15 15 16.5 16.5 18
最小值 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
c 最大值 0.8 0.8 0.8 0.8 0.8 0.8 1 1 1 1 1 1 1 1
最小值 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3
da 最大值 24.4 26.4 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6 63 67 71
dw A級 最小值 31.71 33.61 - - - - - - - - - - - -
B級 最小值 31.35 33.25 38 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e A級 最小值 37.72 39.98 - - - - - - - - - - - -
B級 最小值 37.29 39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k 公稱 14 15 17 18.7 21 22.5 25 26 28 30 33 35 38 40
A級 最大值 14.215 15.215 - - - - - - - - - - - -
最小值 13.785 14.785 - - - - - - - - - - - -
B級 最大值 14.35 15.35 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5 35.5 38.5 40.5
最小值 13.65 14.65 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5 34.5 37.5 39.5
k1 A級 最小值 9.65 10.35 - - - - - - - - - - - -
B級 最小值 9.56 10.26 11.66 12.8 14.41 15.46 17.21 17.91 19.31 20.71 22.75 24.15 26.25 27.65
r 最小值 0.8 0.8 1 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s 最大值=公稱 34 36 41 46 50 55 60 65 70 75 80 85 90 95
A級 最小值 33.38 35.38 - - - - - - - - - - - -
B級 最小值 33 35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8


A:產品標準：DIN933/GB5783;

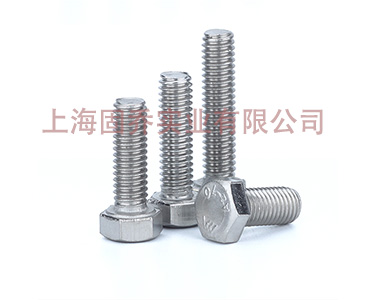

B:產品材料等級：碳鋼分為8.8級，10.9級，12.9級，不銹鋼201，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
