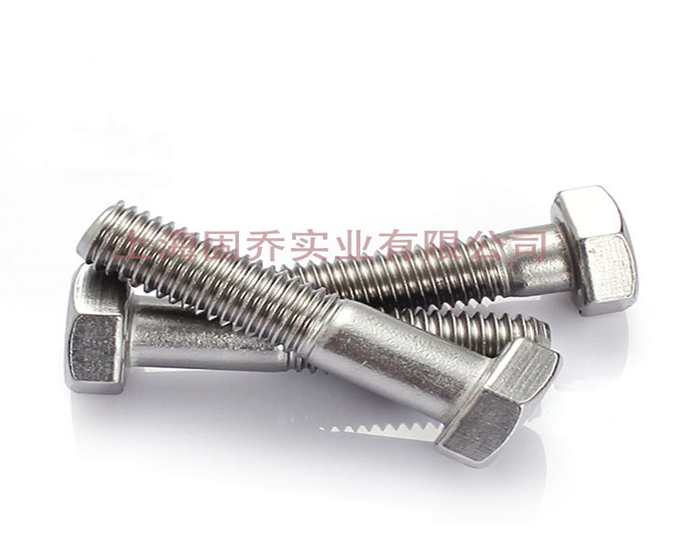

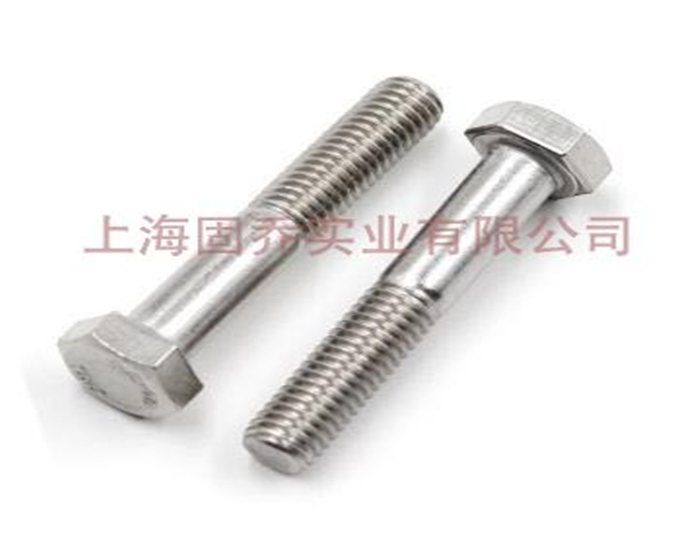

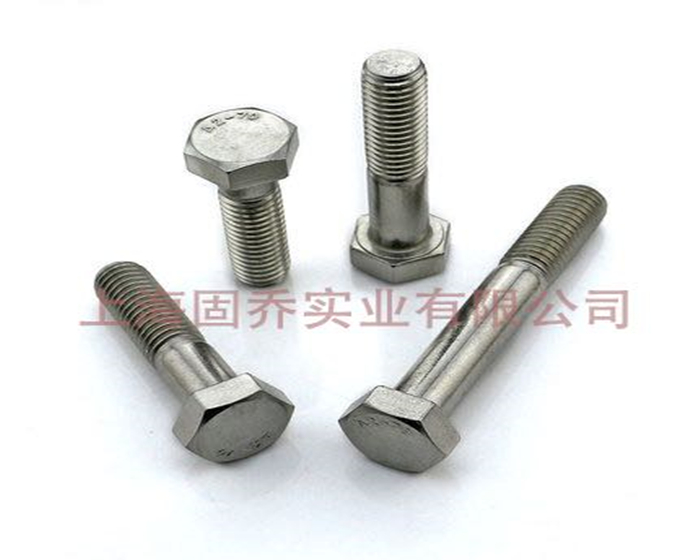

GB5782外六角半牙螺栓

單位：mm

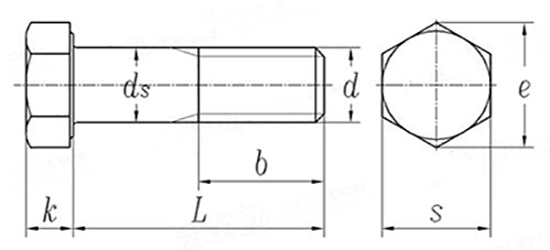

螺紋規格 d			M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	螺距		0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
b	L≤125		9	10	11	12	14	16	18	22	26	30	34	38	42	46
	125＜L≤200		15	16	17	18	20	22	24	28	32	36	40	44	48	52
	L＞200		28	29	30	31	33	35	37	41	45	49	53	57	61	65
c	最大值		0.25	0.25	0.25	0.4	0.4	0.5	0.5	0.6	0.6	0.6	0.6	0.8	0.8	0.8
c	最小值		0.1	0.1	0.1	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.2	0.2	0.2
da	最大值		2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
ds	最大值=公稱		1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
	A級	最小值	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
	B級	最小值	1.35	1.75	2.25	2.75	3.7	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
dw	A級	最小值	2.27	3.07	4.07	4.57	5.88	6.88	8.88	11.63	14.63	16.63	19.64	22.49	25.34	28.19
dw	B級	最小值	2.3	2.95	3.95	4.45	5.74	6.74	8.74	11.47	14.47	16.47	19.15	22	24.85	27.7
e	A級	最小值	3.41	4.32	5.45	6.01	7.66	8.79	11.05	14.38	17.77	20.03	23.36	26.75	30.14	33.53
e	B級	最小值	3.28	4.18	5.31	5.88	7.5	8.63	10.89	14.2	17.59	19.85	22.78	26.17	29.56	32.95
L1	最大值		0.6	0.8	1	1	1.2	1.2	1.4	2	2	3	3	3	3	4
k	公稱		1.1	1.4	1.7	2	2.8	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5
	A級	最大值	1.225	1.525	1.825	2.125	2.925	3.65	4.15	5.45	6.58	7.68	8.98	10.18	11.715	12.715
	A級	最小值	0.975	1.275	1.575	1.875	2.675	3.35	3.85	5.15	6.22	7.32	8.62	9.82	11.285	12.285
	B級	最大值	1.3	1.6	1.9	2.2	3	3.74	4.24	5.54	6.69	7.79	9.09	10.29	11.85	12.85
	B級	最小值	0.9	1.2	1.5	1.8	2.6	3.26	3.76	5.06	6.11	7.21	8.51	9.71	11.15	12.15
k1	A級	最小值	0.68	0.89	1.1	1.31	1.87	2.35	2.7	3.61	4.35	5.12	6.03	6.87	7.9	8.6
k1	B級	最小值	0.63	0.84	1.05	1.26	1.82	2.28	2.63	3.54	4.28	5.05	5.96	6.8	7.81	8.51
r	最小值		0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.6	0.8
s	最大值=公稱		3.2	4	5	5.5	7	8	10	13	16	18	21	24	27	30
	A級	最小值	3.02	3.82	4.82	5.32	6.78	7.78	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
	B級	最小值	2.9	3.7	4.7	5.2	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16	26.16	29.16
螺紋長度b			-	-	-	-	-	-	-	-	-	-	-	-	-	-
螺紋規格 d			(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)	M56	(M60)	M64
螺紋規格 d			(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)	M56	(M60)	M64
P	螺距		2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5	5.5	6
b	L≤125		50	54	60	66	-	-	-	-	-	-	-	-	-	-
	125＜L≤200		56	60	66	72	78	84	90	96	102	108	116	-	-	-
	L＞200		69	73	79	85	91	97	103	109	115	121	129	137	145	153
c	最大值		0.8	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1	1	1
c	最小值		0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
da	最大值		24.4	26.4	30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6	63	67	71
ds	最大值=公稱		22	24	27	30	33	36	39	42	45	48	52	56	60	64
	A級	最小值	21.67	23.67	-	-	-	-	-	-	-	-	-	-	-	-
	B級	最小值	21.48	23.48	26.48	29.48	32.38	35.38	38.38	41.38	44.38	47.38	51.26	55.26	59.26	63.26
dw	A級	最小值	31.71	33.61	-	-	-	-	-	-	-	-	-	-	-	-
dw	B級	最小值	31.35	33.25	38	42.75	46.55	51.11	55.86	59.95	64.7	69.45	74.2	78.66	83.41	88.16
e	A級	最小值	37.72	39.98	-	-	-	-	-	-	-	-	-	-	-	-
e	B級	最小值	37.29	39.55	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25	93.56	99.21	104.86
L1	最大值		4	4	6	6	6	6	6	8	8	10	10	12	12	13
k	公稱		14	15	17	18.7	21	22.5	25	26	28	30	33	35	38	40
	A級	最大值	14.215	15.215	-	-	-	-	-	-	-	-	-	-	-	-
	A級	最小值	13.785	14.785	-	-	-	-	-	-	-	-	-	-	-	-
	B級	最大值	14.35	15.35	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5	35.5	38.5	40.5
	B級	最小值	13.65	14.65	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5	34.5	37.5	39.5
k1	A級	最小值	9.65	10.35	-	-	-	-	-	-	-	-	-	-	-	-
k1	B級	最小值	9.56	10.26	11.66	12.8	14.41	15.46	17.21	17.91	19.31	20.71	22.75	24.15	26.25	27.65
r	最小值		0.8	0.8	1	1	1	1	1	1.2	1.2	1.6	1.6	2	2	2
s	最大值=公稱		34	36	41	46	50	55	60	65	70	75	80	85	90	95
	A級	最小值	33.38	35.38	-	-	-	-	-	-	-	-	-	-	-	-
	B級	最小值	33	35	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1	82.8	87.8	92.8
螺紋長度b			-	-	-	-	-	-	-	-	-	-	-	-	-	-

B:產品標準：DIN931/GB5782;
C:產品材料等級：碳鋼分為8.8級，10.9級，12.9級，不銹鋼201，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
