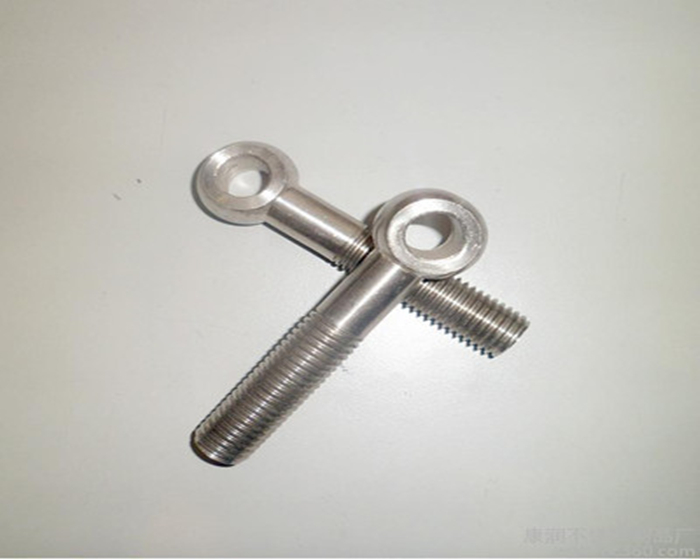

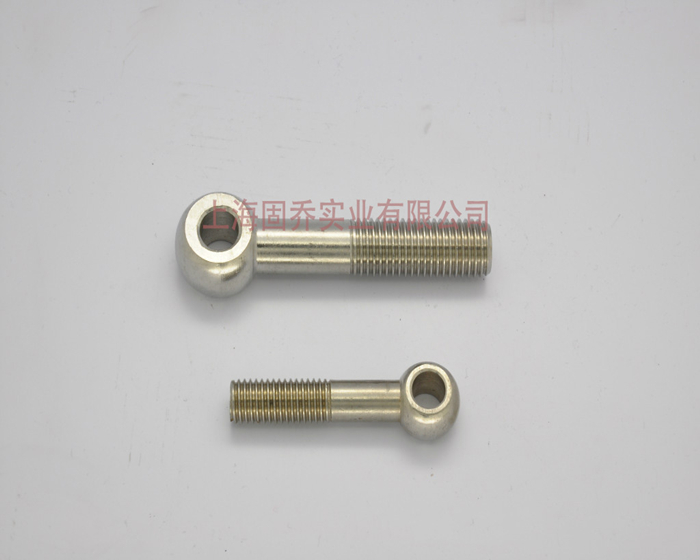

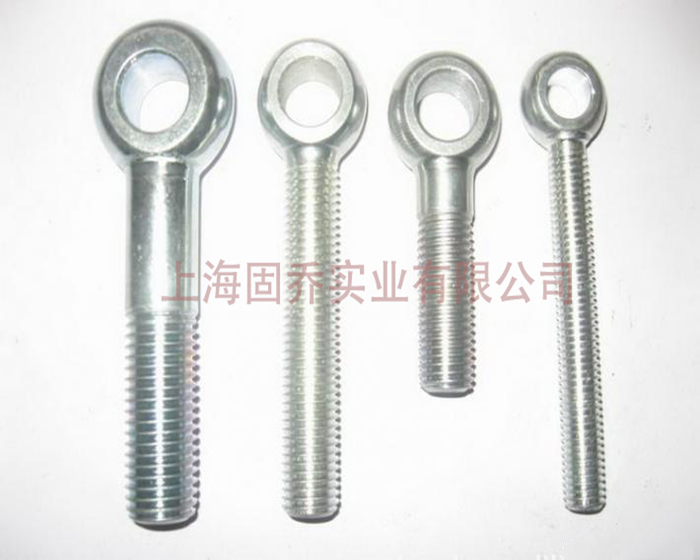

GB798 活節螺栓
單位：mm
B:產品標準：GB798;
C:產品材料等級：碳鋼分為8.8級，10.9級，12.9級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；

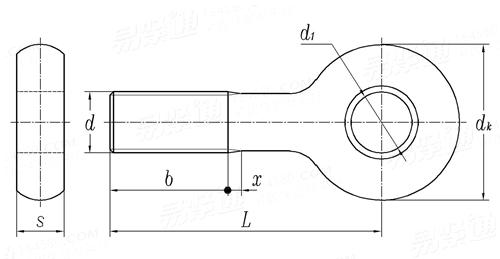

| 螺紋規格 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | |
| d | ||||||||||||
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 |
| d1 | 公稱 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 |
| 最小值 | 3.06 | 4.07 | 5.07 | 6.07 | 8.08 | 10.08 | 12.095 | 16.095 | 20.11 | 25.11 | 30.11 | |
| 最大值 | 3.16 | 4.19 | 5.19 | 6.19 | 8.23 | 10.23 | 12.275 | 16.275 | 20.32 | 25.32 | 30.32 | |
| s | 公稱 | 5 | 6 | 8 | 10 | 12 | 14 | 18 | 22 | 26 | 34 | 40 |
| 最小值 | 4.75 | 5.75 | 7.7 | 9.7 | 11.635 | 13.635 | 17.635 | 21.56 | 25.56 | 33.5 | 39.48 | |
| 最大值 | 4.93 | 5.93 | 7.92 | 9.92 | 11.905 | 13.905 | 17.905 | 21.89 | 25.89 | 33.88 | 39.87 | |
| b | 14 | 16 | 18 | 22 | 26 | 30 | 38 | 52 | 60 | 72 | 84 | |
| dk | 8 | 10 | 12 | 14 | 18 | 20 | 28 | 34 | 42 | 52 | 64 | |
| x | 最大值 | 1.75 | 2 | 2.5 | 3.2 | 3.8 | 4.2 | 5 | 6.3 | 7.5 | 8.8 | 10 |
B:產品標準：GB798;
C:產品材料等級：碳鋼分為8.8級，10.9級，12.9級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
