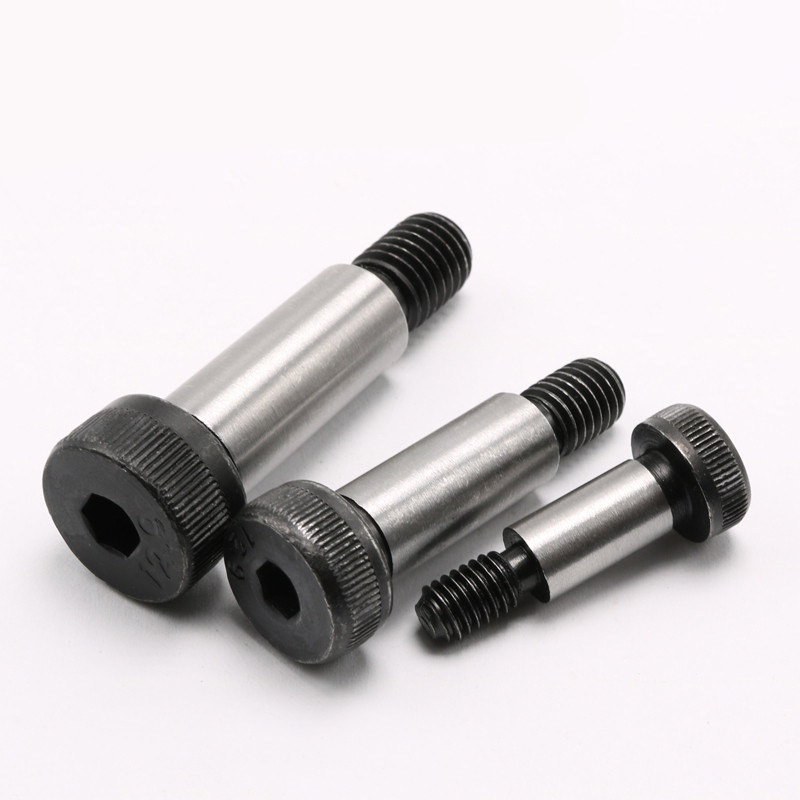

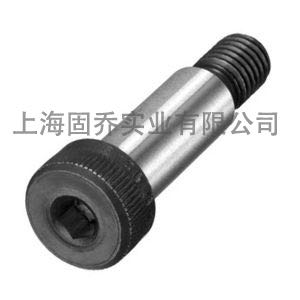

ISO7379內六角圓柱頭軸肩螺釘
單位：mm
B:產品標準：ISO7379/GB5281;
C:產品材料等級：12.9級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；

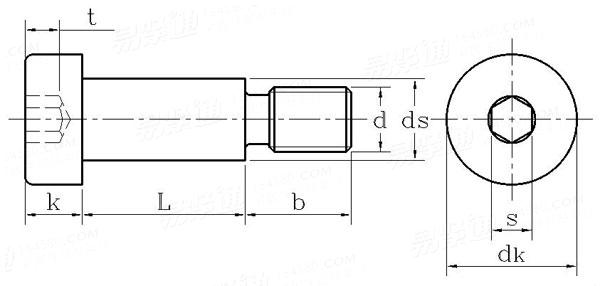

| 螺紋規格 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | ||
| d | |||||||||
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | |
| ds | 公稱 | 6.5 | 8 | 10 | 13 | 16 | 20 | 25 | |
| 最大值 | 6.487 | 7.987 | 9.987 | 12.984 | 15.984 | 19.98 | 24.98 | ||
| 最小值 | 6.451 | 7.951 | 9.951 | 12.941 | 15.941 | 19.928 | 24.928 | ||
| b | 最大值 | 9.75 | 11.25 | 13.25 | 16.4 | 18.4 | 22.4 | 27.4 | |
| 最小值 | 9.25 | 10.75 | 12.75 | 15.6 | 17.6 | 21.6 | 26.6 | ||
| dk | 平滑頭 | 最大值 | 10 | 13 | 16 | 18 | 24 | 30 | 36 |
| 滾花頭 | 最大值 | 10.22 | 13.27 | 16.27 | 18.27 | 24.33 | 30.33 | 36.39 | |
| 最小值 | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.67 | 35.61 | ||
| k | 最大值 | 4.5 | 5.5 | 7 | 9 | 11 | 14 | 16 | |
| 最小值 | 4.32 | 5.32 | 6.78 | 8.78 | 10.73 | 13.73 | 15.73 | ||
| s | 公稱 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| 最大值 | 3.08 | 4.095 | 5.095 | 6.095 | 8.115 | 10.115 | 12.142 | ||
| 最小值 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 12.032 | ||
| t | 最小值 | 2.4 | 3.3 | 4.2 | 4.9 | 6.6 | 8.8 | 10 |
B:產品標準：ISO7379/GB5281;
C:產品材料等級：12.9級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
