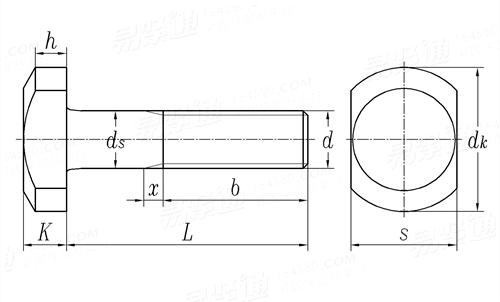

GB37-1988T形槽用螺栓

單位：mm

螺紋規格		M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
d
P	螺距	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5	3.5	4.5	5
b	L≤125	16	18	22	26	30	38	46	54	66	78	/	/
	125＜L≤200	/	/	28	32	36	44	52	60	72	84	96	108
	L＞200	/	/	/	/	/	57	65	73	85	97	109	121
dk		12	16	20	25	30	38	46	58	75	85	95	105
k	最大值	4.24	5.24	6.24	7.29	8.89	11.95	14.35	16.35	20.42	24.42	28.42	32.5
	最小值	3.76	4.76	5.76	6.71	8.31	11.25	13.65	15.65	19.58	23.58	27.58	31.5
s	最大值=公稱	9	12	14	18	22	28	34	44	56	67	76	86
	最小值	8.64	11.57	13.57	17.57	21.16	27.16	33	43	54.8	65.1	74.1	83.8
ds	最大值=公稱	5	6	8	10	12	16	20	24	30	36	42	48
	最小值	4.7	5.7	7.64	9.64	11.57	15.57	19.48	23.48	29.48	35.38	41.38	47.38
h		2.8	3.4	4.1	4.8	6.5	9	10.4	11.8	14.5	18.5	22	26
x	最大值	2	2.5	3.2	3.8	4.2	5	6.3	7.5	8.8	10	11.3	12.5

B:產品標準：ISO7380/GB70.2;
C:產品材料等級：碳鋼分為8.8級，10.9級，12.9級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
