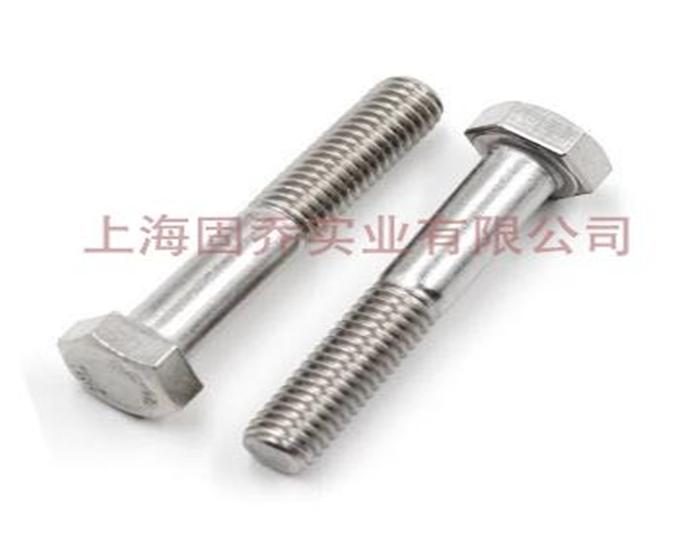

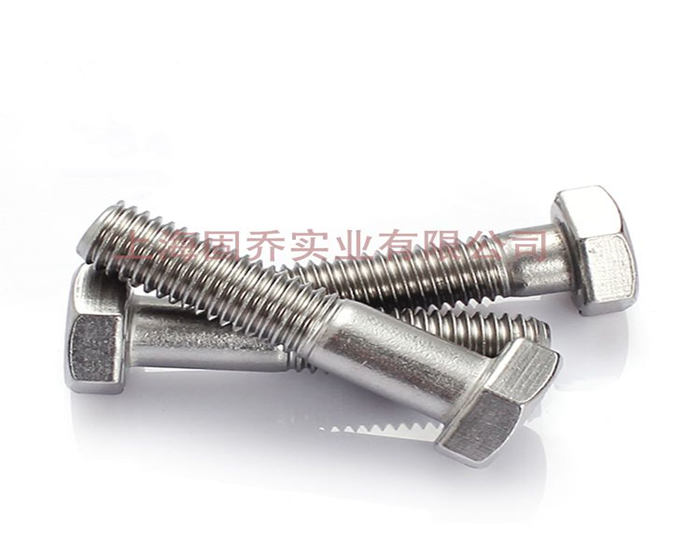

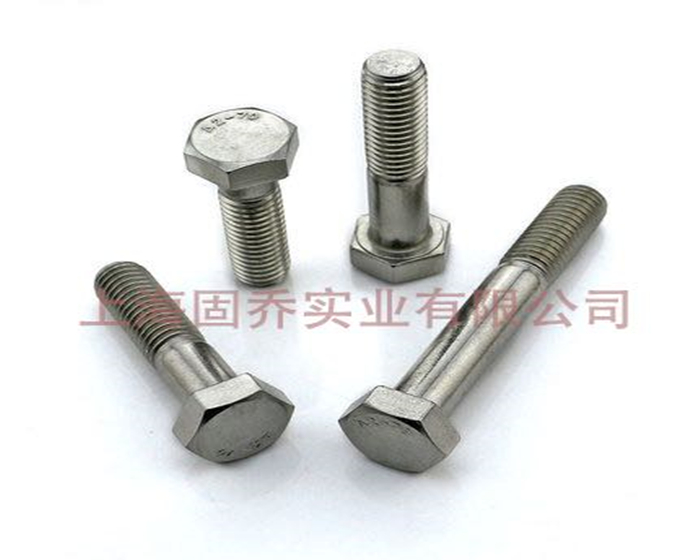

DIN931外六角半牙螺栓

單位：mm

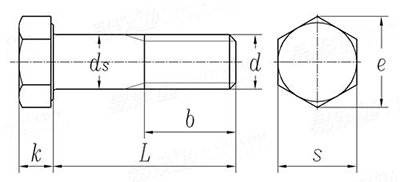

螺紋規格 d			M1.6	M2	M2.5	M3	M4	M5	M6	(M7)	M8	M10	M12
螺紋規格 d			M1.6	M2	M2.5	M3	M4	M5	M6	(M7)	M8	M10	M12
P	螺距		0.35	0.4	0.45	0.5	0.7	0.8	1	1	1.25	1.5	1.75
b	L≤125		9	10	11	12	14	16	18	20	22	26	30
	125＜L≤200		-	-	-	-	-	22	24	26	28	32	36
	L＞200		-	-	-	-	-	-	-	-	-	45	49
ds	最大值=公稱		1.6	2	2.5	3	4	5	6	7	8	10	12
	A級	最小值	1.46	1.86	2.36	2.86	3.82	4.82	5.82	6.78	7.78	9.78	11.73
	B級	最小值	-	-	-	-	-	-	-	-	-	-	-
k	A級	最小值	0.98	1.28	1.58	1.88	2.68	3.35	3.85	4.65	5.15	6.22	7.32
		最大值	1.22	1.52	1.82	2.12	2.92	3.65	4.15	4.95	5.45	6.58	7.68
	B級	最小值	-	-	-	-	-	-	-	-	-	-	-
		最大值	-	-	-	-	-	-	-	-	-	-	-
s	最大值=公稱		3.2	4	5	5.5	7	8	10	11	13	17	19
	A級	最小值	3.02	3.82	4.82	5.32	6.78	7.78	9.78	10.73	12.73	16.73	18.67
	B級	最小值	-	-	-	-	-	-	-	-	-	-	-
螺紋規格 d			(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)
螺紋規格 d			(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)
P	螺距		2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4
b	L≤125		34	38	42	46	50	54	60	66	72	78	84
	125＜L≤200		40	44	48	52	56	60	66	72	78	84	90
	L＞200		53	57	61	65	69	73	79	85	91	97	103
ds	最大值=公稱		14	16	18	20	22	24	27	30	33	36	39
	A級	最小值	13.73	15.73	17.73	19.67	21.67	23.67	-	-	-	-	-
	B級	最小值	-	15.57	17.57	19.48	21.48	23.48	26.48	29.48	32.38	35.38	38.38
k	A級	最小值	8.62	9.82	11.28	12.28	13.78	14.78	-	-	-	-	-
		最大值	8.98	10.18	11.72	12.72	14.22	15.22	-	-	-	-	-
	B級	最小值	-	9.71	11.15	12.15	13.65	14.65	16.65	18.28	20.58	22.08	24.58
		最大值	-	10.29	11.85	12.85	14.35	15.35	17.35	19.12	21.42	22.92	25.42
s	最大值=公稱		22	24	27	30	32	36	41	46	50	55	60
	A級	最小值	21.67	23.67	26.67	29.67	31.61	35.38	-	-	-	-	-
	B級	最小值	-	23.16	26.16	29.16	31	35	40	45	49	53.8	58.8

B:產品標準：DIN931/GB5782;
C:產品材料等級：碳鋼分為8.8級，10.9級，12.9級，不銹鋼201，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
