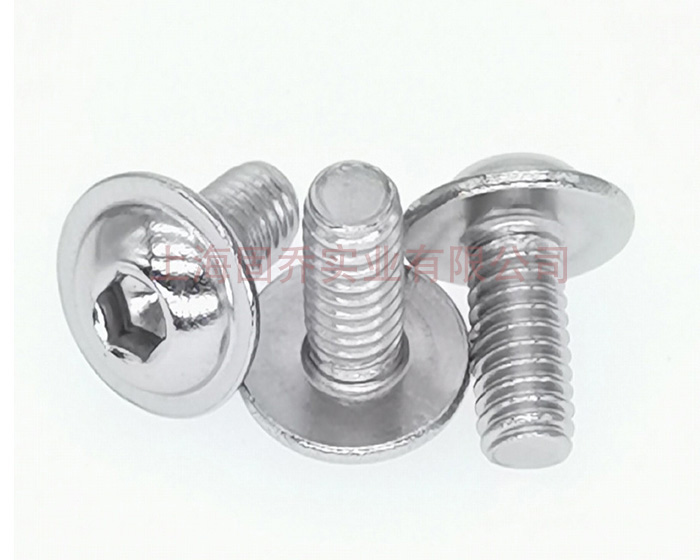

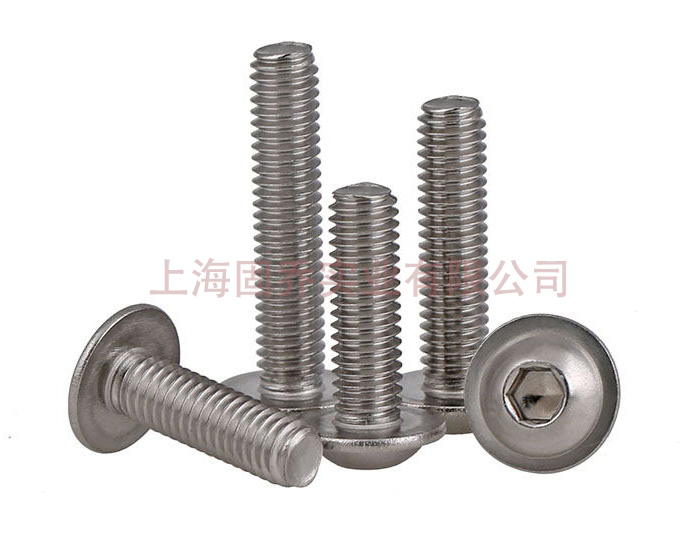

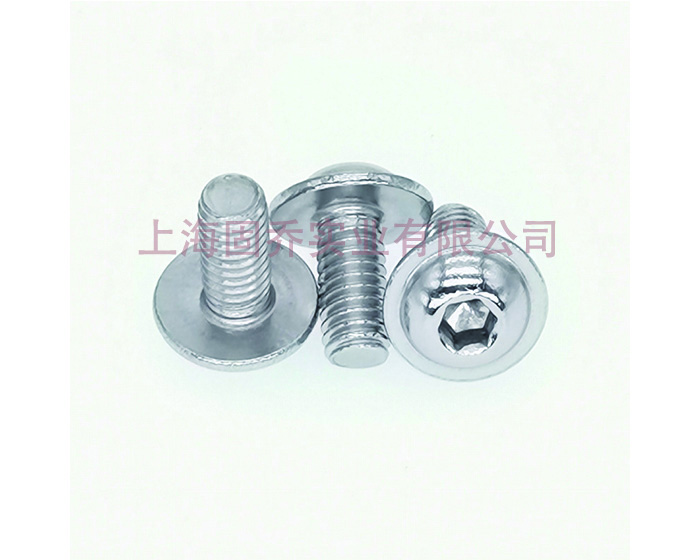

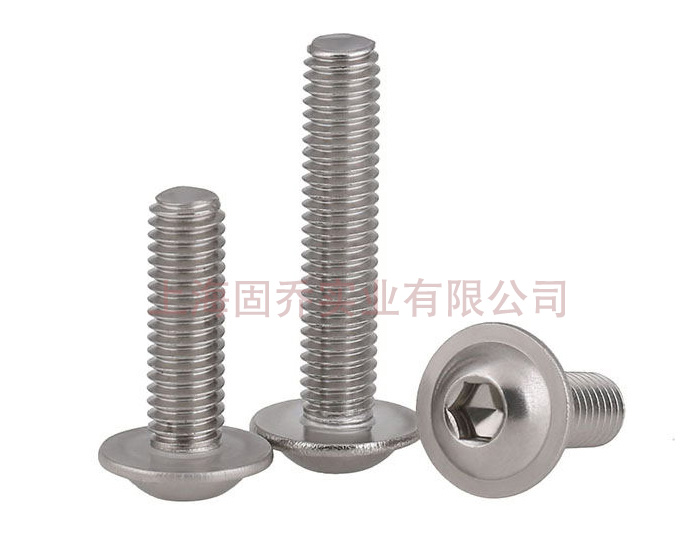

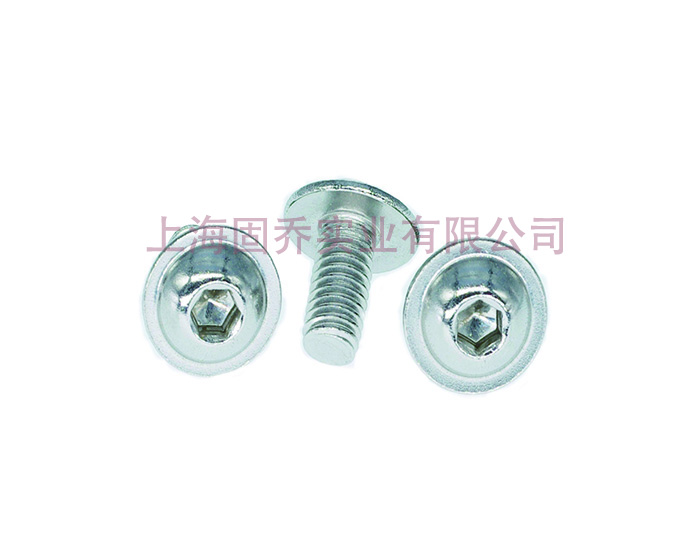

ISO7380.2內六角平圓頭帶墊螺釘

單位：mm

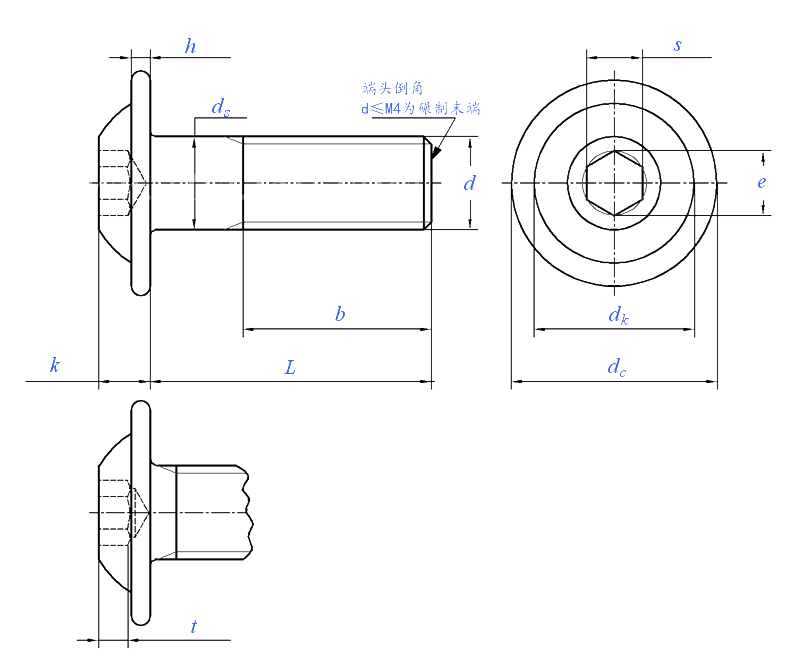

螺紋規格 d		M3	M4	M5	M6	M8	M10	M12	M16
螺紋規格 d		M3	M4	M5	M6	M8	M10	M12	M16
P	螺距	0.5	0.7	0.8	1	1.25	1.5	1.75	2
b		18	20	22	24	28	32	36	44
h	最大值	0.7	0.8	1	1.2	1.5	2	2.4	2.8
h	最小值	0.55	0.65	0.8	1	1.25	1.7	2.1	2.5
dc	最大值	6.9	9.4	11.8	13.6	17.8	21.9	26	34
dc	最小值	6.32	8.82	11.1	12.9	17.1	21.06	25.16	33
dk	最大值	5.2	7.2	8.8	10	13.2	16.5	19.4	26
dk	最小值	4.9	6.8	8.4	9.6	12.8	16.1	18.9	25.5
ds	最大值	3	4	5	6	8	10	12	16
ds	最小值	2.86	3.82	4.82	5.82	7.78	9.78	11.73	15.73
e	最小值	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
k	最大值	1.65	2.2	2.75	3.3	4.4	5.5	6.6	8.8
k	最小值	1.4	1.95	2.5	3	4.1	5.2	6.24	8.44
s	公稱	2	2.5	3	4	5	6	8	10
	最大值	2.08	2.58	3.08	4.095	5.14	6.14	8.175	10.175
	最小值	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025
t	最小值	1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
最小拉力載荷(N)	8.8級	3220	5620	9080	12900	23400	37100	53900	100000
最小拉力載荷(N)	10.9級	4180	7300	11800	16700	30500	48200	70200	130000

A:產品標準：ISO7380.2;
B:產品材料等級：碳鋼分為8.8級，10.9級，12.9級，不銹鋼201，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
C:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
D:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
E：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
