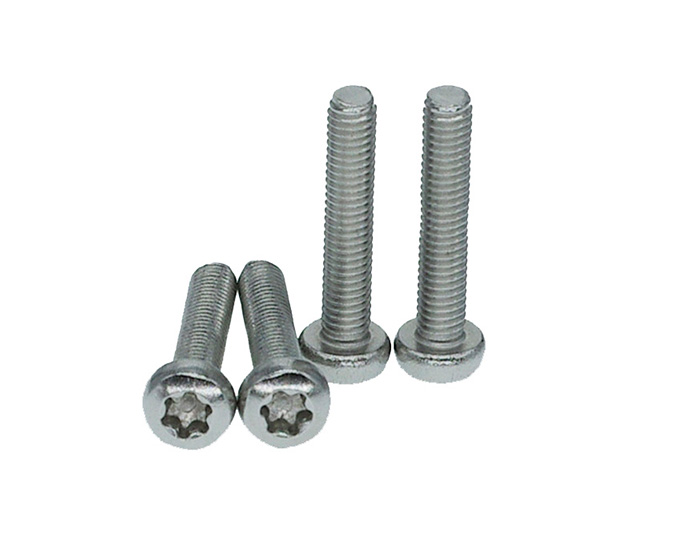

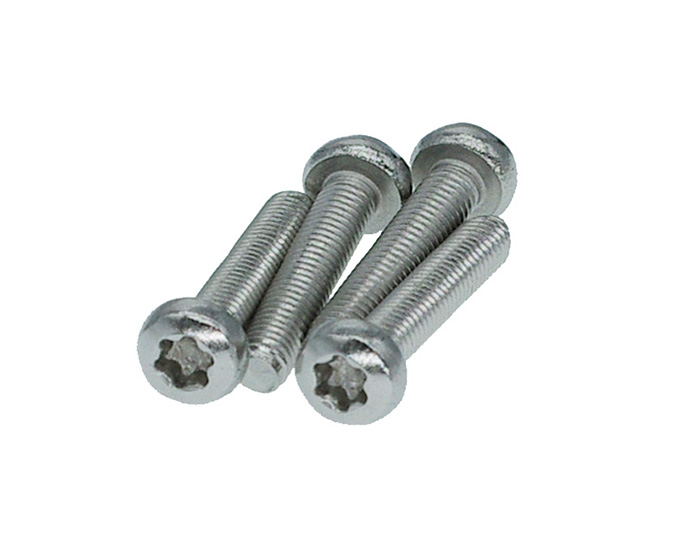

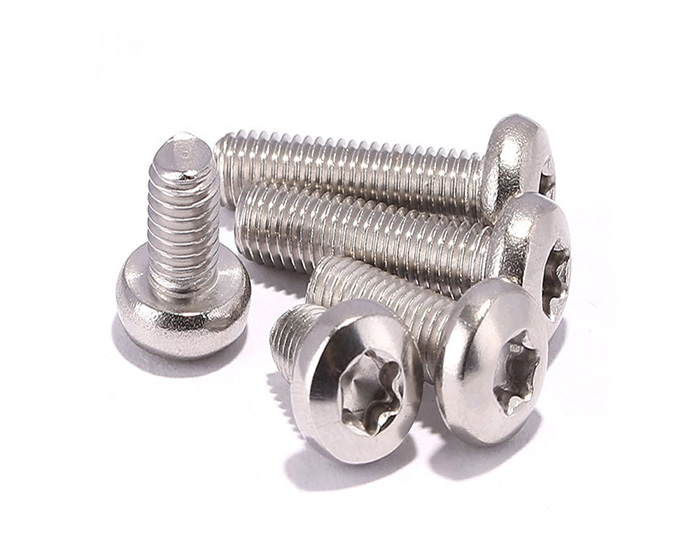

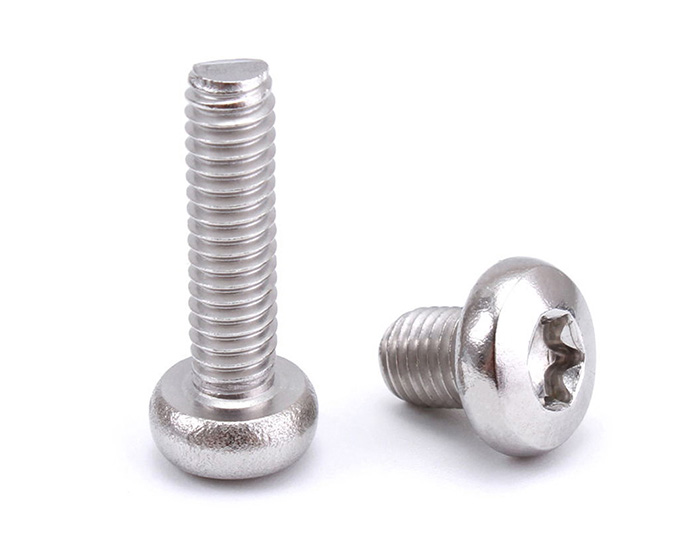

GB2672-2017梅花盤頭機螺釘

單位：mm

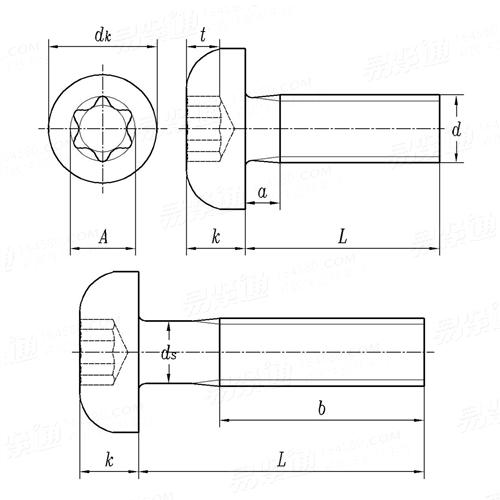

螺紋規格		M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
d
P	螺距	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
b	最小值	25	25	25	38	38	38	38	38	38
dk	最大值=公稱	4	5	5.6	7	8	9.5	12	16	20
	最小值	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	最大值=公稱	1.6	2.1	2.4	2.6	3.1	3.7	4.6	6	7.5
	最小值	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
槽號		T6	T8	T10	T15	T20	T25	T30	T45	T50
A	參考	1.75	2.4	2.8	3.35	3.95	4.5	5.6	7.95	8.95
t	最大值	0.77	1.04	1.27	1.33	1.66	1.91	2.42	3.18	4.02
	最小值	0.63	0.91	1.01	1.07	1.27	1.52	2.02	2.79	3.62

B:產品標準：GB2672 ;
C:產品材料等級：碳鋼分為4.8級,304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
