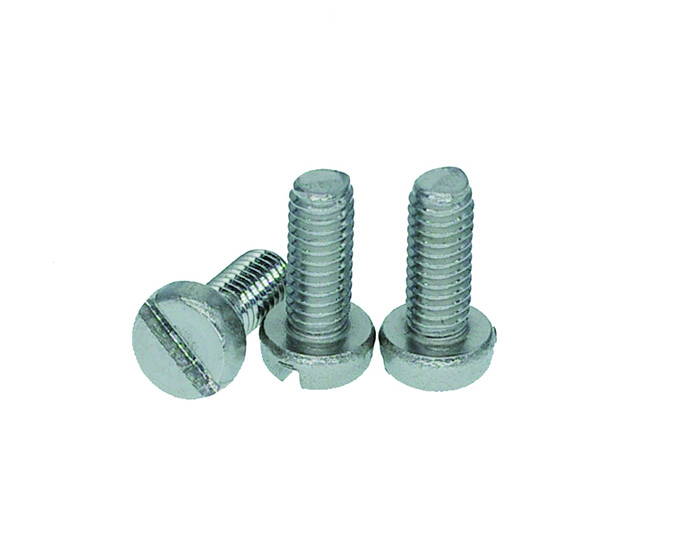

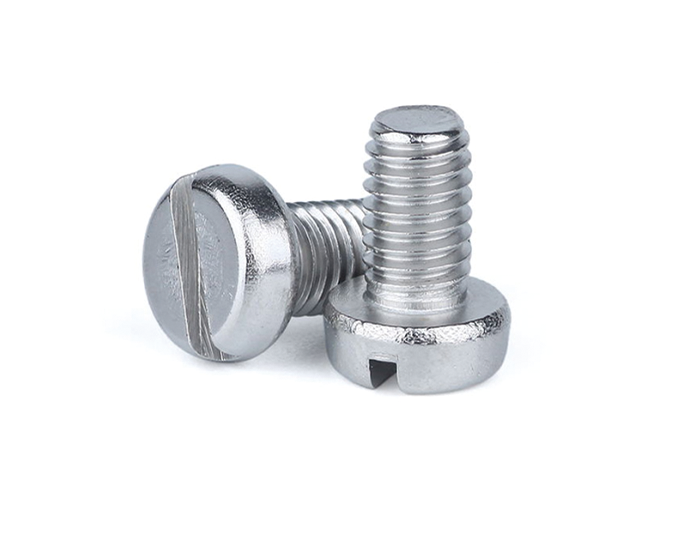

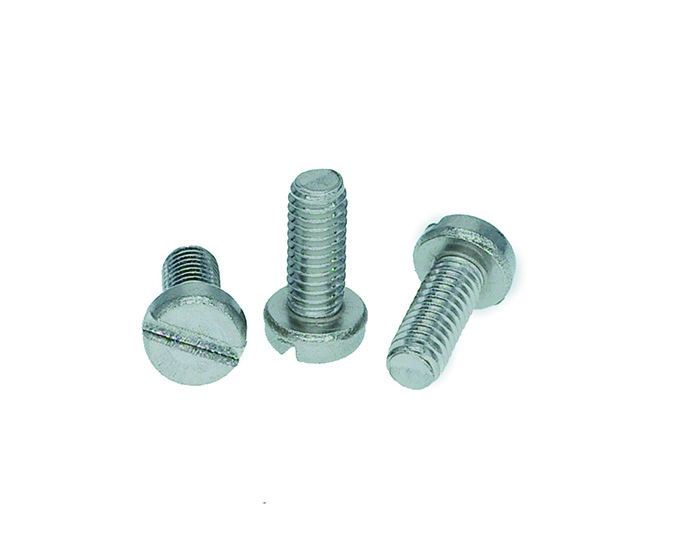

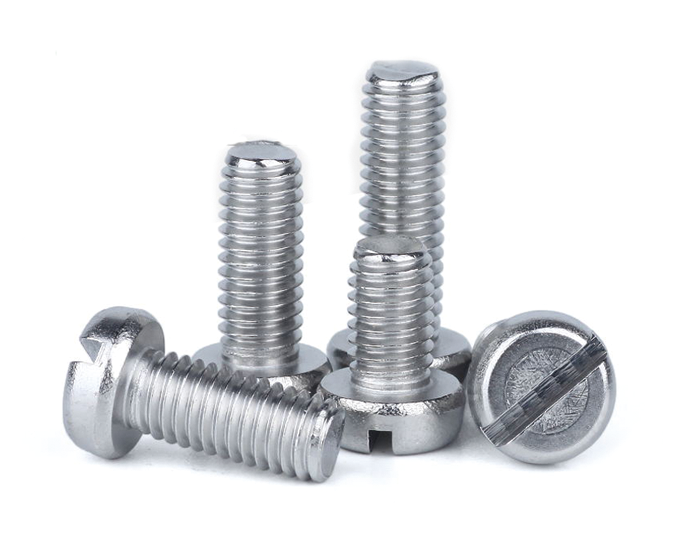

GB65-2016開槽圓柱頭螺釘

單位：mm

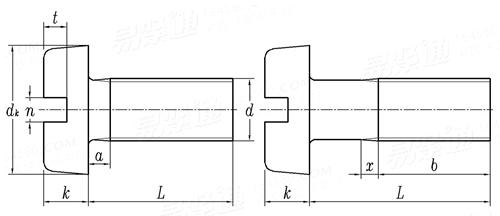

螺紋規格			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
d
P	螺距		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	全牙	最大值	0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
b	半牙	最小值	25	25	25	25	38	38	38	38	38	38
dk	最大值=公稱		3	3.8	4.5	5.5	6	7	8.5	10	13	16
	最小值		2.86	3.62	4.32	5.32	5.82	6.78	8.28	9.78	12.73	15.73
k	最大值=公稱		1.1	1.4	1.8	2	2.4	2.6	3.3	3.9	5	6
	最小值		0.96	1.26	1.66	1.86	2.26	2.46	3.12	3.6	4.7	5.7
n	公稱		0.4	0.5	0.6	0.8	1	1.2	1.2	1.6	2	2.5
	最大值		0.6	0.7	0.8	1	1.2	1.51	1.51	1.91	2.31	2.81
	最小值		0.46	0.56	0.66	0.86	1.06	1.26	1.26	1.66	2.06	2.56
t	最小值		0.45	0.6	0.7	0.85	1	1.1	1.3	1.6	2	2.4
x	最大值		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8

B:產品標準：GB65/ISO1207 ;
C:產品材料等級：碳鋼分為4.8級,304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
