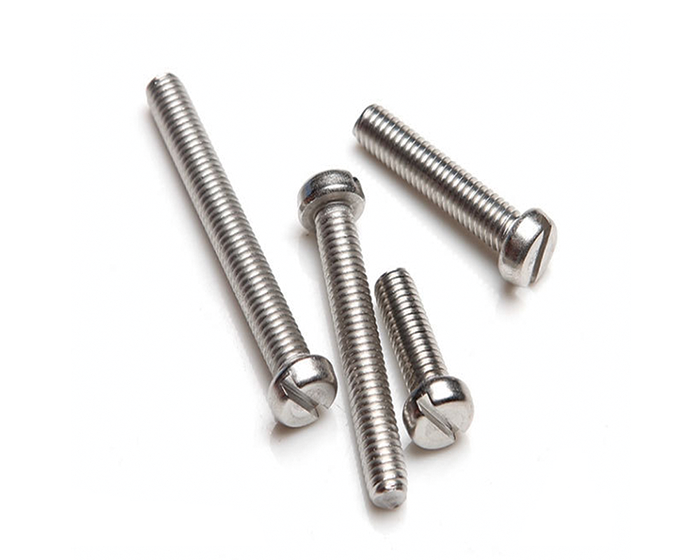

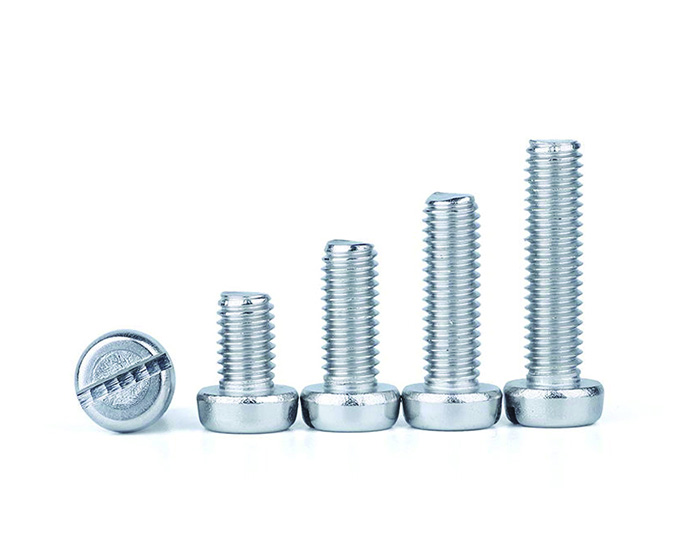

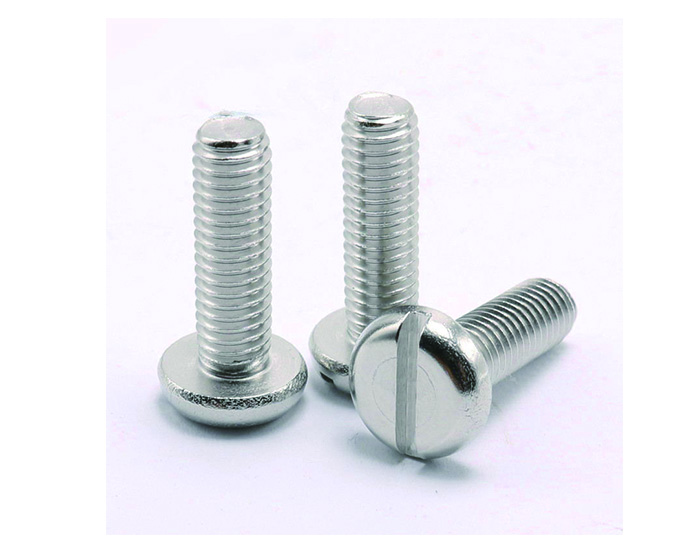

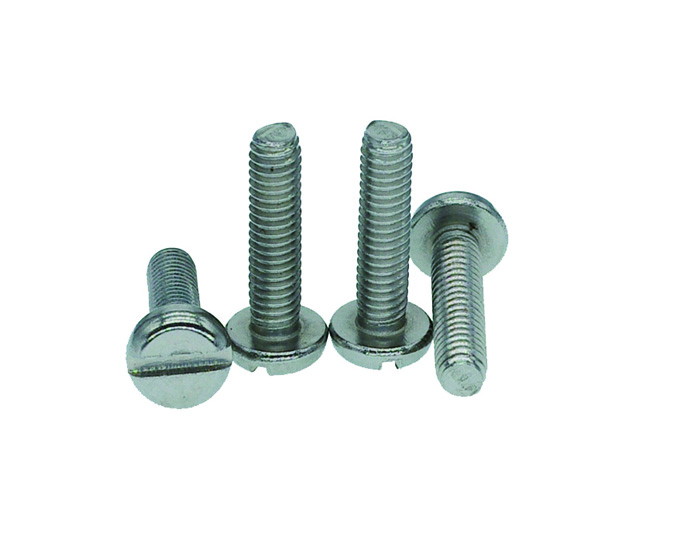

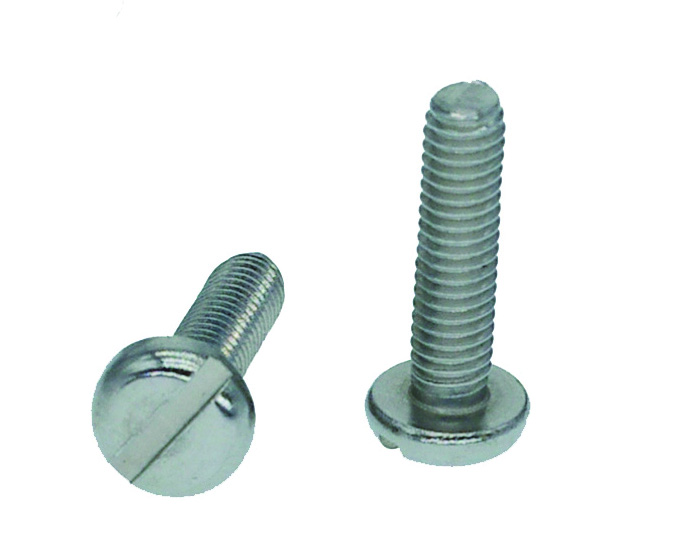

GB67-2016開槽盤頭螺釘

單位：mm

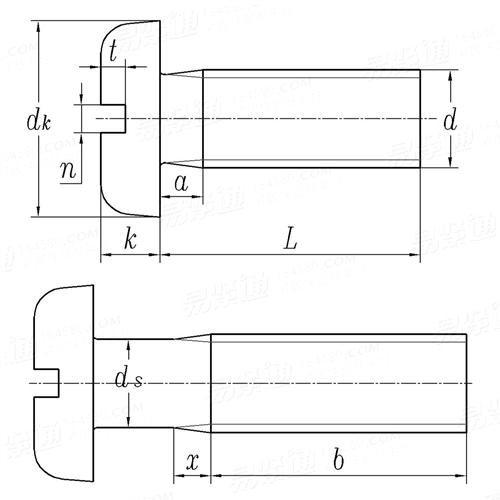

螺紋規格		M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
d
P	螺距	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	最大值	0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
b	最小值	25	25	25	25	38	38	38	38	38	38
dk	最大值=公稱	3.2	4	5	5.6	7	8	9.5	12	16	20
	最小值	2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	最大值=公稱	1	1.3	1.5	1.8	2.1	2.4	3	3.6	4.8	6
	最小值	0.86	1.16	1.36	1.66	1.96	2.26	2.88	3.3	4.5	5.7
n	公稱	0.4	0.5	0.6	0.8	1	1.2	1.2	1.6	2	2.5
	最大值	0.6	0.7	0.8	1	1.2	1.51	1.51	1.91	2.31	2.81
	最小值	0.46	0.56	0.66	0.86	1.06	1.26	1.26	1.66	2.06	2.56
t	最小值	0.35	0.5	0.6	0.7	0.8	1	1.2	1.4	1.9	2.4
x	最大值	0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8

B:產品標準：GB67/ISO1508 ;
C:產品材料等級：碳鋼分為4.8級,304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
