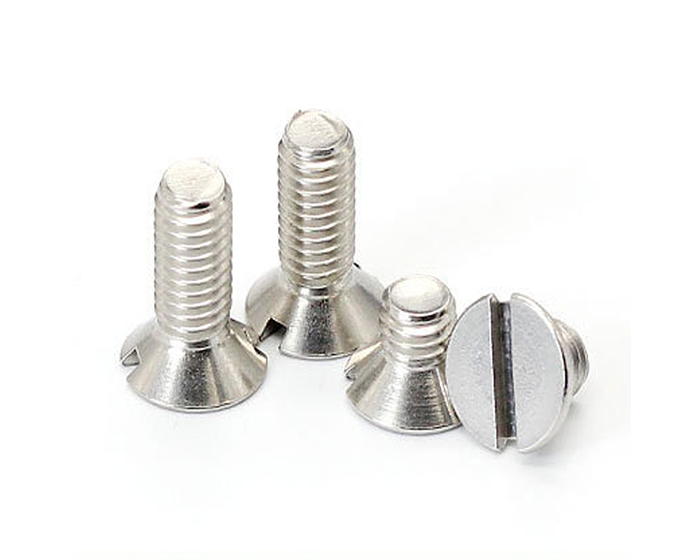

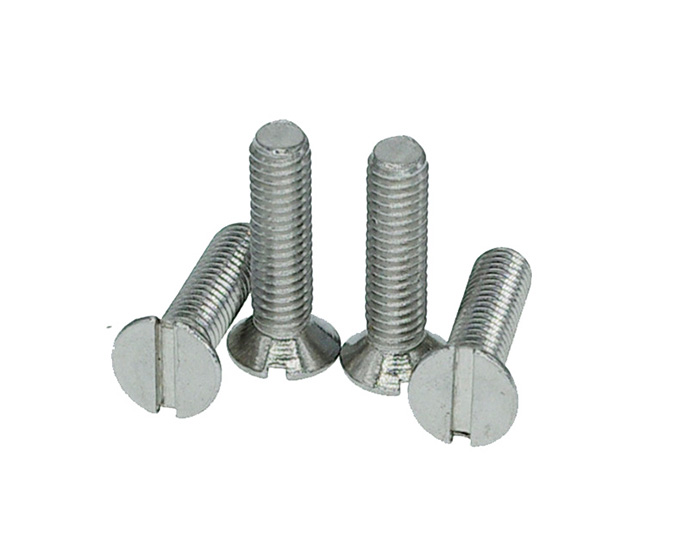

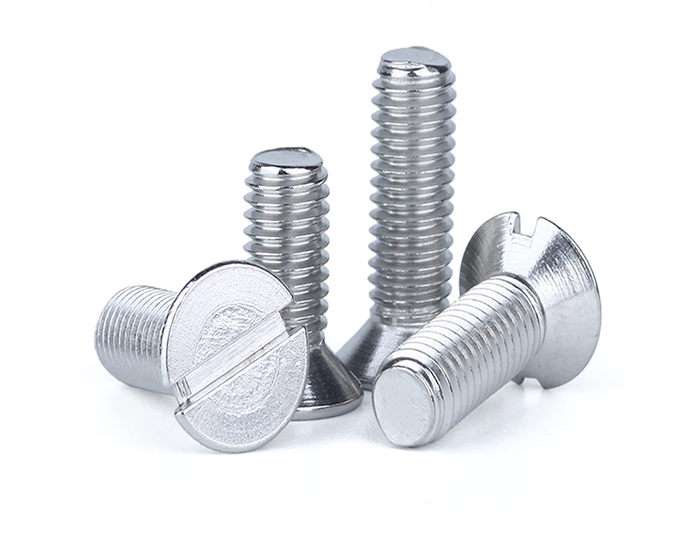

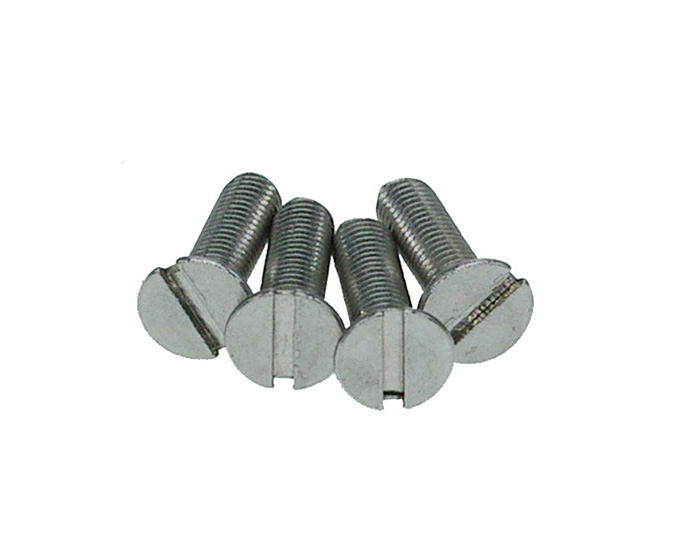

GB68-2016開槽沉頭螺釘

單位：mm

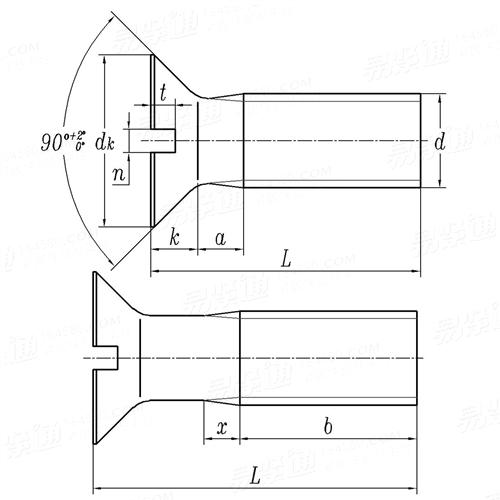

螺紋規格			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
d
P	螺距		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	最大值		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
b	最小值		25	25	25	25	38	38	38	38	38	38
dk	理論值	最大值=公稱	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	實際值	最大值=公稱	3	3.8	4.7	5.5	7.3	8.4	9.3	11.3	15.8	18.3
		最小值	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	最大值=公稱		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
n	公稱		0.4	0.5	0.6	0.8	1	1.2	1.2	1.6	2	2.5
	最大值		0.6	0.7	0.8	1	1.2	1.51	1.51	1.91	2.31	2.81
	最小值		0.46	0.56	0.66	0.86	1.06	1.26	1.26	1.66	2.06	2.56
t	最大值		0.5	0.6	0.75	0.85	1.2	1.3	1.4	1.6	2.3	2.6
	最小值		0.32	0.4	0.5	0.6	0.9	1	1.1	1.2	1.8	2
x	最大值		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8

B:產品標準：GB68/ISO2009 ;
C:產品材料等級：碳鋼分為4.8級,304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；
D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
