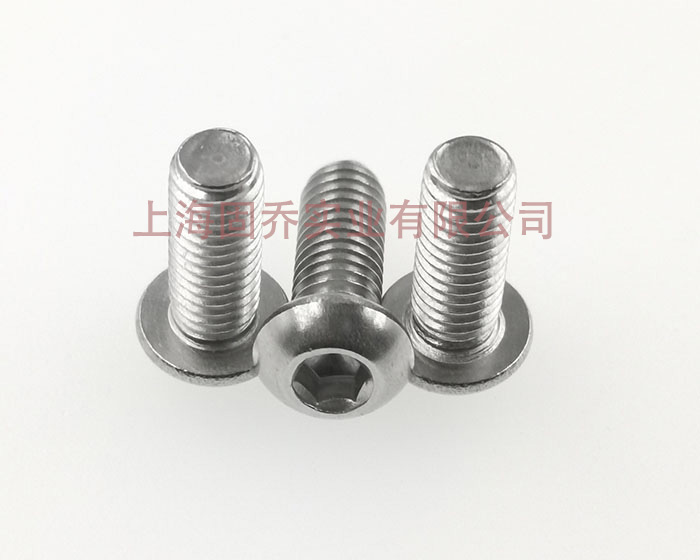

ISO7380-2004內六角圓頭螺釘

單位：mm

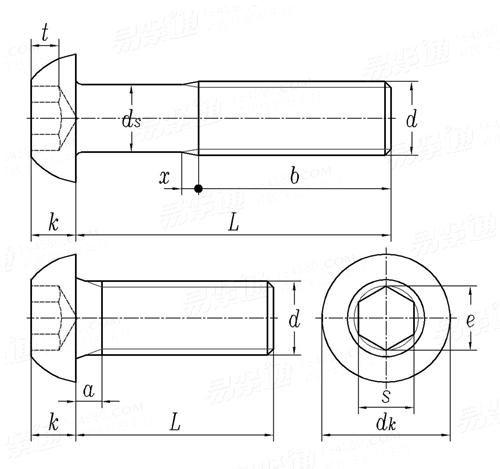

螺紋規格		M3	M4	M5	M6	M8	M10	M12	M16
d
P	螺距	0.5	0.7	0.8	1	1.25	1.5	1.75	2
a	最大值	1	1.4	1.6	2	2.5	3	3.5	4
	最小值	0.5	0.7	0.8	1	1.25	1.5	1.75	2
dk	最大值	5.7	7.6	9.5	10.5	14	17.5	21	28
	最小值	5.4	7.24	9.14	10.07	13.57	17.07	20.48	27.48
e ①	最小值	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
k	最大值	1.65	2.2	2.75	3.3	4.4	5.5	6.6	8.8
	最小值	1.4	1.95	2.5	3	4.1	5.2	6.24	8.44
s ①	公稱	2	2.5	3	4	5	6	8	10
	最大值	2.08	2.58	3.08	4.095	5.14	6.14	8.175	10.175
	最小值	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025
t	最小值	1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
最小拉力載荷(N) ②	8.8級	3220	5620	9080	12900	23400	37100	53900	100000
	10.9級	4180	7300	11800	16700	30500	48200	70200	130000
	12.9級	4910	8506	13800	19600	35700	56600	82400	154000

B:產品標準：ISO7380/GB70.2;
C:產品材料等級：碳鋼分為8.8級，10.9級，12.9級，304,316,316L，不銹鋼2205，2507，H59，H62，鈦合金，鋁，塑料等等材質；

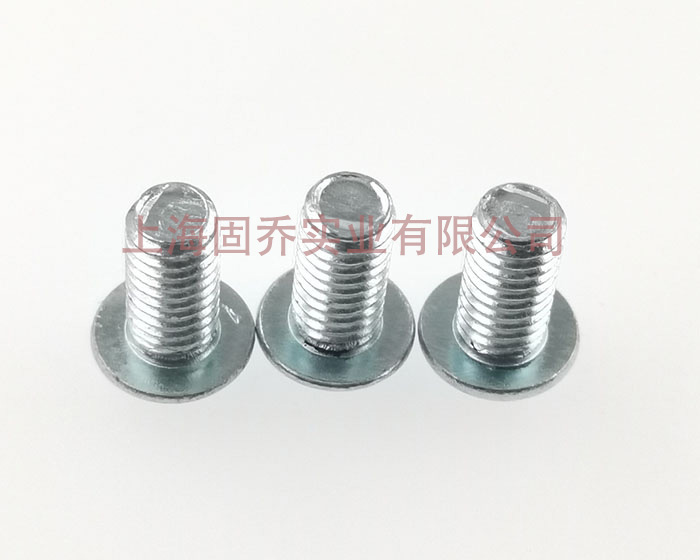

D:表面處理：白鋅，藍白鋅，黑鋅，彩鋅，彩鋅(三價)，發黑，鋅鎳合金，熱鍍鋅，達克羅，鍍銀，鍍銅，鍍鎳等。
E:應用行業：汽車及汽車新能源，軍工航天,船舶重工，醫療器械，食品機械，電子通信設備，風力發電，環保設備，農用機械等等。
F：技術文獻；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
